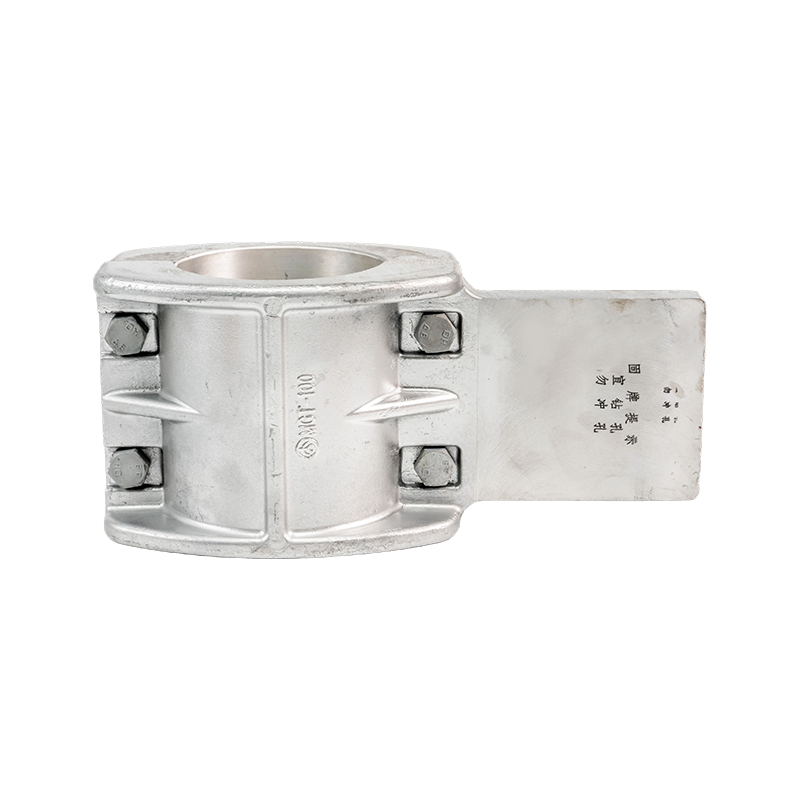

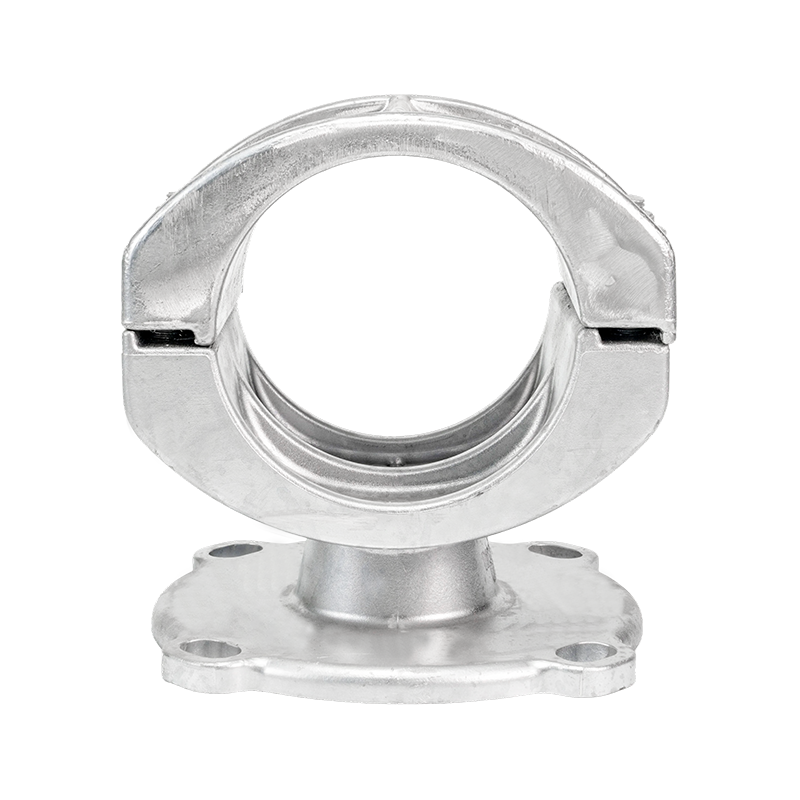

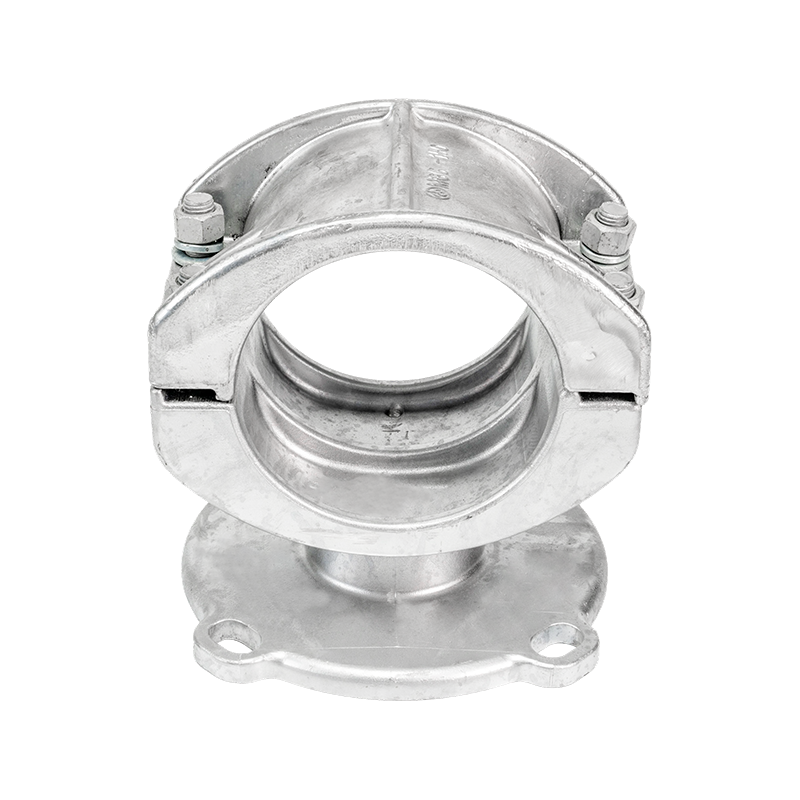

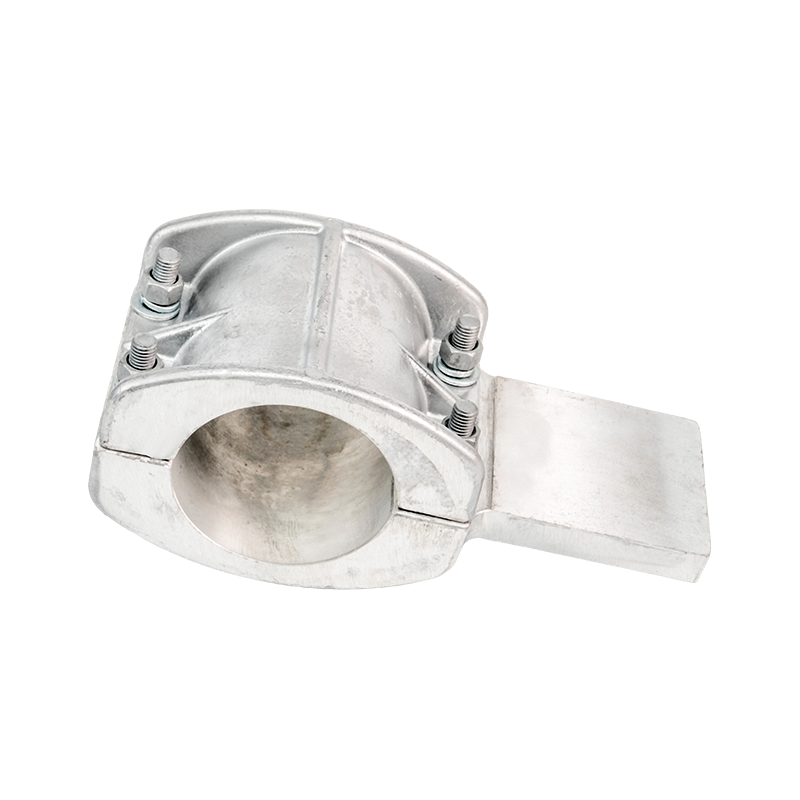

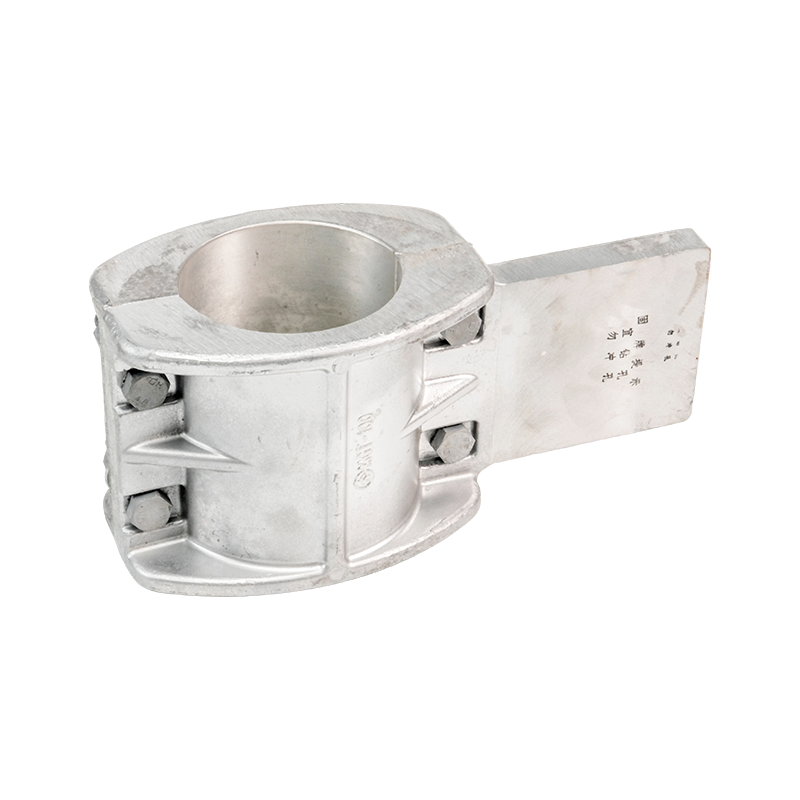

Samleskinnestøtter (fast støttetype)

Tekniske fordele

Type MGG fast hardware: Kompatibel med rørformet samleskinne ydre diametre fra Φ50 mm til Φ180 mm.  Fås i både standard og forstærkede modeller. Konstrueret af varmgalvaniserede stålkomponenter med klart definerede dimensionsparametre og vægtdata.

Type MGF endehætter: Kompatibel med rørformet samleskinne indvendige/ydre diametre fra Φ50/45 mm til Φ250/230 mm. Tilgængelig i standard-, dæmpnings- og terminalkugletyper. Dæmpningstype udstyret med LGJ-240 til LGJ-630 dæmpningsledninger for at forbedre seismisk modstand og vibrationsmodstand.

Spændeklemmer til stålstrenge: Inkluderer integreret smedet type og universel designtype. Kompatibel med stålstrengdiametre fra Φ7,8 mm til Φ16,0 mm, med grebstyrke fra 45 kN til 187 kN.  Fremstillet af varmgalvaniserede stålkomponenter, med standardiserede dimensioner og grebstyrkeparametre.

Understøttende stålkernede aluminiumstrenge (ACSR): Strukturen overholder GB1179-83-standarden. Nominelle tværsnit dækker 10/2 mm² til 240/30 mm². Angiv standardiserede parametre såsom beregnet tværsnit, ydre diameter, DC modstand, beregnet trækstyrke og beregnet vægt.

Funktioner

Materiale og proces: Hardwaren er fremstillet af varmgalvaniseret stål, hvor zinkbelægningens tykkelse strengt opfylder standarden på ≥85 μm. Gennem formsmedning og varmebehandlingsprocesser opnår materialet fremragende mekaniske egenskaber og bevarer god sejhed selv ved lave temperaturer på -40 ℃. Overfladesandblæsning og passiveringsbehandlinger forbedrer korrosionsbestandigheden yderligere og opfylder de langsigtede brugskrav i korrosive miljøer på C4-niveau.

Mekanisk ydeevne: Hardwarens grebsstyrke varierer fra 45 til 187 kN, designet med en sikkerhedsfaktor på 2,5. Finite element-analyse optimerer strukturel spændingsfordeling, og udmattelseslevetidstest opfylder kravet om 10^7 vibrationscyklusser. Resonansfrekvenser styres uden for systemets driftsområde, hvilket sikrer styrkereserver til at modstå pludselige stødbelastninger.

Elektrisk ydeevne: Hardwaredesignet tager fuldt ud elektrotermiske koblingseffekter i betragtning, hvilket optimerer strukturen for at reducere hvirvelstrømtab. Elektromagnetiske kraftberegninger under kortslutningsforhold overholder systemets stabilitetskrav, med kontaktmodstandsværdier kontrolleret under 50 μΩ. Anti-corona design sikrer, at der ikke opstår delvise udladningsfænomener i højspændingsmiljøer.

Miljøtilpasningsevne: Hardwaren består 3.000 timers saltspraytest og 2.000 timers ultraviolet ældningstest, hvilket bibeholder stabil ydeevne under temperaturcykler fra -40 ℃ til 60 ℃. Under fugtige og varme forhold forbliver isolationsmodstanden over 10^4 MΩ. Forbedrede anti-korrosionsbelægningsløsninger er tilgængelige til specielle områder.
