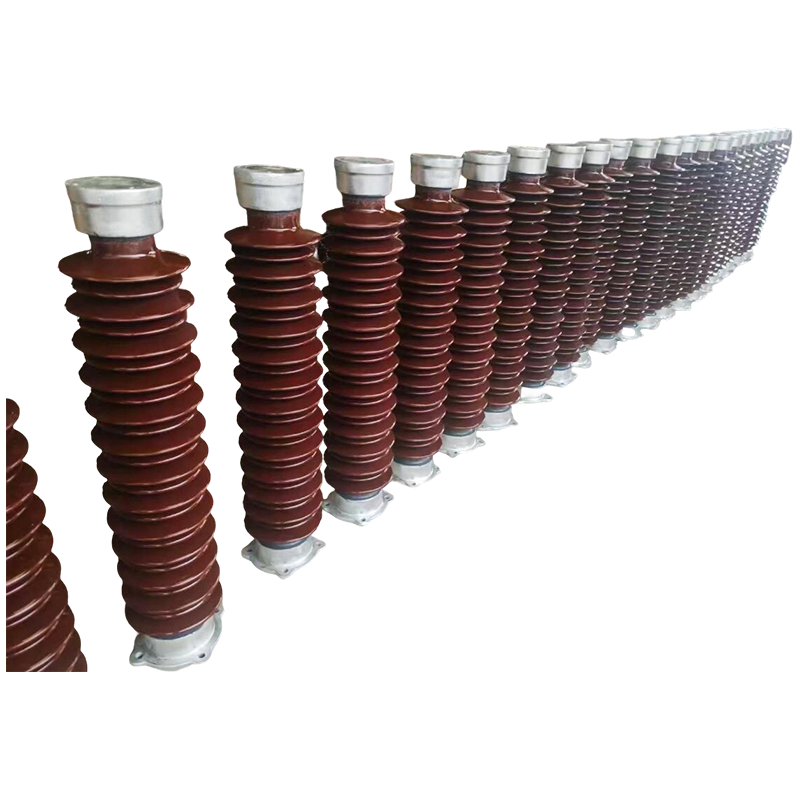

Stolpe isolator

Tekniske fordele

Forenklet struktur og nem installation: Den isolerede rørformede samleskinne er direkte fastgjort til stålkonstruktioner eller betonstøtter, hvilket eliminerer behovet for vægbøsninger og stolpeisolatorer. Den anvender en blotlagt installationsmetode, understøttet af dedikerede rørformede samleskinnebeslag med en afstand på ≥275 mm. Faste beslag monteres, når spændvidden varierer fra 6 m til 13 m.

Høj mekanisk styrke og stort støttespænd: Den tilladte spænding af den isolerede rørformede samleskinne er fire gange større end rektangulære samleskinner, hvilket gør den i stand til at modstå betydelige kortslutningsstrømme. Under en kortslutningsstrøm på 50 kA opnår en Φ100×6 mm rørformet samleskinne et ophængt spænd på op til 9 meter, og med understøtning af samleskinnebeslag kan spændvidden nå 13 meter. Samleskinnen kan tilsluttes direkte til højspændingskamre, indendørs strømbegrænsende reaktorer eller 10 kV koblingsskabe, hvilket reducerer behovet for tilsvarende stolpeisolatorer, samleskinnebeslag og strukturelle fundamenter.

Stærk seismisk ydeevne: Produktdesignet tager hensyn til seismiske forhold, der modstår horisontal acceleration på 0,20 g, vertikal acceleration på 0,15 g, vibrationsfrekvens på 20 Hz og tolerance over for tre sinusbølgecyklusser. Sikkerhedsfaktoren overstiger 1,67, hvilket sikrer normal drift under samtidige seismiske og kortslutningsforhold.

Fremragende miljøtilpasningsevne: Velegnet til højder ≤4000 meter og miljøer med forureningsgradsklasse V (stærk forurening), designkrybeafstandsforholdet er 31 mm/kV. Efter installation af krybeforlængere på udendørs terminaler er den samlede krybeafstand ikke mindre end 680 mm.

Funktioner

Værdien af strukturel forenkling
I traditionelle samleskinnesystemer tjener stolpeisolatorer de dobbelte funktioner som mekanisk støtte og elektrisk isolering. Gennem innovative designs, der direkte fastgør rørformede samleskinner på stålkonstruktionsunderstøtninger, er antallet af anvendte isolatorer ikke kun reduceret, men systemstrukturen er fundamentalt forenklet. Dette sænker installationens kompleksitet og potentielle fejlpunkter, hvilket afspejler den teknologiske trend med at udvikle sig fra diskrete komponenter til integrerede systemer.

Krav til miljøtilpasning
Stolpeisolatorer skal opfylde langsigtede stabile driftskrav i barske miljøer, især under svære forhold med forureningsniveauer op til klasse V, hvor deres anti-forurenings flashover ydeevne bliver en kritisk indikator. Ved at optimere skurdesignet, bruge hydrofobe materialer og strengt kontrollere krybeafstanden, sikres pålidelig isoleringsydelse i specielle miljøer såsom kystnære og industrielle forureningsområder.

Sammenlignende analyse af installation og vedligeholdelse
Sammenlignet med de komplekse procedurer, der kræves til installation af traditionelle stolpeisolatorer – såsom fundamentkonstruktion, nivelleringsjustering og flerpunktsfiksering – anvender integrerede rørformede samleskinnesystemer standardiserede monteringsmetoder for beslag, hvilket forkorter byggeperioderne betydeligt. Med hensyn til vedligeholdelse kræver traditionelle isolatorer regelmæssig forureningsrensning, revnedetektering og elektrisk test, hvorimod det fuldt lukkede design af rørformede samleskinner væsentligt reducerer vedligeholdelsesfrekvensen og -omkostningerne.

Materiale- og procestekniske egenskaber
Moderne stolpeisolatorer er primært fremstillet ved hjælp af højstyrke elektrisk porcelæn, hærdet glas eller kompositmaterialer. Blandt disse tilbyder kompositisolatorer fordele såsom fremragende hydrofobicitet, høj sprængstyrke og lav vægt.
