Hvad gør fuldt isolerede rørbusstænger til det smarte valg til moderne strømdistribution?

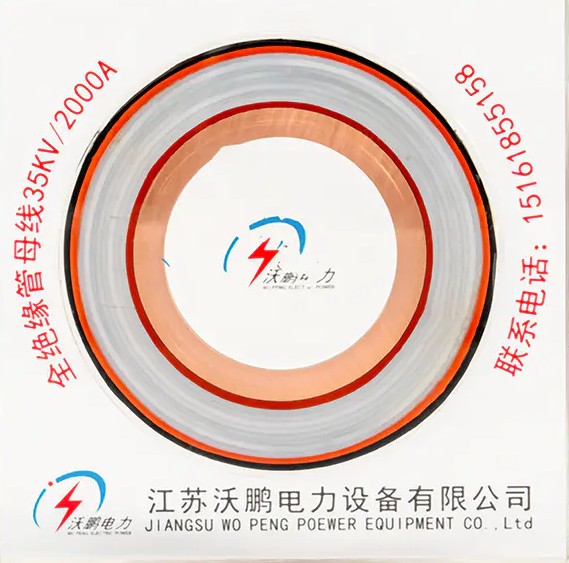

Fuldt isolerede rørformede samleskinner repræsenterer den næste generations løsning til strømfordelingssystemer, der kombinerer øget operatørsikkerhed, overlegen pålidelighed i barske miljøer og betydeligt reducerede frigangskrav sammenlignet med traditionelle uisolerede eller uisolerede samleskinnesystemer. Ved at indkapsle lederen med høj-dielektriske materialer såsom epoxyharpiks eller tværbundet isolering, eliminerer disse systemer eksponering af strømførende ledere og reducerer dramatisk risikoen for elektriske fejl. Det viser ingeniørstudier op til 60 % færre uplanlagte udfald sammenlignet med konventionelle åbne skinnearrangementer, især i miljøer med høje forureningsniveauer. Med korrekt installation kan disse systemer fungere pålideligt for årtier med minimal vedligeholdelse, hvilket gør dem til det optimale valg til moderne transformerstationer, industrielle faciliteter og kritisk infrastruktur i hele verden.

Hvordan fuldt isolerede rørformede samleskinner transformerer strømfordelingssikkerheden

Traditionelle nøgne samleskinner er afhængige af luftisolering og kræver store sikkerhedsafstande - typisk 150–300 mm for 35kV systemer . Fuldt isolerede rørformede samleskinner eliminerer denne afhængighed ved at integrere solid isolering, der er i stand til at modstå impulsspændinger op til 150 kV . Dette grundlæggende designskift skaber målbare forbedringer på tværs af alle dimensioner af systemets ydeevne.

Eliminering af lysbuer

Bueblinkhændelser er fortsat en af de førende årsager til elektriske skader i industrielle omgivelser. Det fuldt lukkede design af isolerede rørformede samleskinner forhindrer utilsigtet kontakt med strømførende ledere og reducerer sandsynligheden for elektriske fejl. Den solide isoleringsbarriere sikrer, at selv under fejlforhold er energifrigivelsen indeholdt i systemet, hvilket væsentligt forbedrer personalesikkerheden under drift og vedligeholdelsesaktiviteter.

IP68-tætning til ekstreme miljøer

I industrizoner, kystnære transformerstationer og minemiljøer kan forurening såsom salttåge, støv og kemiske partikler hurtigt forringe traditionelle systemers isoleringsevne. Fuldt isolerede rørformede samleskinner opnår IP68-tætning , forhindrer fugtindtrængning og eliminerer overfladesporing. Dette resulterer i længere vedligeholdelsesintervaller og mere stabil langtidsydelse, selv under de mest krævende driftsforhold.

Reduceret risiko for delvis udledning

Delvis udledning er en kritisk indikator for isolationsforringelse, der kan føre til katastrofale fejl over tid. Den solide isoleringsstruktur af fuldt isolerede rørformede samleskinner eliminerer luftspalter og hulrum, hvor delvis udledning typisk starter. Test i henhold til IEC-standarder bekræfter, at disse isoleringssystemer bibeholder dielektrisk integritet selv efter længere tids udsættelse for fugt, saltspray og termisk cykling, hvilket sikrer langsigtet pålidelighed uden forringelse af isoleringsydelsen.

Kompakt design og pladsoptimeringsfordele

Pladsbegrænsninger er en voksende udfordring i moderne elektrisk infrastruktur. Fordi isolering er integreret direkte i ledersystemet, minimeres krav til fase-til-fase frigang, hvilket muliggør installationer i områder med betydeligt reduceret fodaftryk.

Denne kompakte designfordel gør fuldt isolerede rørformede samleskinner ideelle til installationer i eksisterende transformerstationer, hvor ekspansionspladsen er begrænset, underjordiske faciliteter, hvor lodret frigang er begrænset, og eftermonteringsprojekter, hvor minimering af nedetid er kritisk. Evnen til at føre disse systemer gennem kabelgrave, kabel-夹层 og kabeltunneler – svarende til konventionelle kabler – giver uovertruffen installationsfleksibilitet sammenlignet med stive samleskinnearrangementer.

Dokumenteret ydeevne i applikationer med kritisk infrastruktur

Feltapplikationer på tværs af forskellige industrier viser, at fuldt isolerede rørformede samleskinner markant forbedrer driftsstabiliteten under svingende belastninger og miljøbelastning. Følgende sektorer repræsenterer de primære vækstdrivere for denne teknologi.

Vedvarende energisystemer

Vindmølleparker og solkraftværker fungerer under nogle af de mest udfordrende miljøforhold - offshore saltspray, ørkenstøvstorme og ekstreme temperaturvariationer. Fuldt isolerede rørformede samleskinner opretholder ensartet elektrisk ydeevne i disse indstillinger, med det forseglede design, der forhindrer de forureningsinducerede fejl, der plager traditionelle åbne samleskinnesystemer. Den rørformede struktur understøtter ensartet varmefordeling, hvilket gør det muligt for systemet at fungere inden for sikre temperaturgrænser under kontinuerlige belastningsforhold, der er typiske for vedvarende energi.

Rail Transit Strømforsyning

Bybanesystemer kræver høj pålidelighed i lukkede underjordiske tunneler og høje spor udsat for vejret. Det kompakte fodaftryk og forseglede konstruktion af fuldt isolerede rørformede samleskinner gør dem særligt velegnede til disse applikationer, hvor adgangen til vedligeholdelse er begrænset, og sikkerhedsmarginerne skal maksimeres. Systemerne leverer stabil ydeevne under de højstrøms, højfrekvente omskiftningsbelastninger, der er karakteristiske for trækkraftnetværk.

Smart Grid og datacenterinfrastruktur

Moderne datacentre og smart grid understationer kræver strømdistributionssystemer, der kombinerer høj effekttæthed med minimalt fodaftryk. Fuldt isolerede rørformede samleskinner opfylder begge krav, samtidig med at de giver den pålidelighed, der er nødvendig for missionskritiske operationer. De reducerede frirumskrav muliggør mere effektiv udnyttelse af værdifuld gulvplads, og det forseglede design eliminerer forureningsrisici forbundet med kølemiljøer med høj luftstrøm.

Termisk stabilitet og langsigtet pålidelighed Engineering

Moderne isoleringsmaterialer er konstrueret til at give effektiv varmeafledning og samtidig bibeholde dielektrisk styrke under konstant termisk belastning. Tekniken bag fuldt isolerede rørformede samleskinner løser de termiske udfordringer, der begrænser ydelsen af ​​konventionelle systemer.

Optimeret varmeafledningsdesign

Den rørformede ledergeometri giver et stort overflade-areal-til-volumen-forhold, der fremmer naturlig konvektionsafkøling. Når det kombineres med termisk ledende isoleringsformuleringer, opnår dette design stabile driftstemperaturer selv ved mærkestrømme op til 12.000A . Den ensartede temperaturfordeling over ledertværsnittet minimerer hot spots, der accelererer isoleringens ældning i traditionelle systemer.

Modstand mod termisk cykling

Strømsystemer oplever daglige og sæsonbestemte belastningsvariationer, der skaber termisk cyklusstress. Materialegrænsefladen mellem leder og isolering i fuldt isolerede rørformede samleskinner er konstrueret til at rumme differentiel termisk udvidelse uden delaminering eller revner. IEC termiske cyklustestprotokoller bekræfter, at disse systemer bevarer strukturel og elektrisk integritet efter tusindvis af temperaturcyklusser, hvilket sikrer ydeevnestabilitet over hele driftstemperaturområdet.

Årtiers vedligeholdelsesfri drift

Den forseglede konstruktion eliminerer behovet for periodisk rengøring, efterspænding og isoleringstest, som traditionelle nøgne samleskinnesystemer kræver. Rutinemæssig visuel inspektion er tilstrækkelig til at bekræfte systemets integritet, da det forseglede design minimerer eksponeringen for miljøforurenende stoffer, der driver nedbrydningen. Denne vedligeholdelsesprofil oversættes direkte til reducerede driftsudgifter og højere systemtilgængelighed over hele levetiden.

Hvorfor førende ingeniører specificerer fuldt isolerede rørbusstænger

Overgangen fra traditionelle nøgne samleskinner til fuldt isolerede rørformede designs accelererer på tværs af den globale elindustri. Ingeniørteams og indkøbsprofessionelle erkender i stigende grad de samlede ejeromkostningsfordele, der rækker langt ud over den oprindelige installation.

Samlede omkostninger ved ejerskab

• Reducerede installationsomkostninger på grund af minimale frigangskrav og fleksibel føring gennem eksisterende kabelinfrastruktur
• Lavere vedligeholdelsesudgifter over årtiers drift uden behov for periodisk rengøring eller isoleringsrestaurering
• Minimeret nedetidstab gennem op til 60 % reduktion af uplanlagte udfald sammenlignet med uisolerede samleskinnesystemer
• Forbedret sikkerhedsoverholdelse reduktion af ansvarseksponering og forsikringsomkostninger forbundet med lysbuehændelser
• Pladseffektivitetsgevinster muliggør højere effekttæthed i eksisterende faciliteter uden strukturel udvidelse

Overholdelse og certificering af globale standarder

Fuldt isolerede rørformede samleskinner er designet og testet til at opfylde strenge internationale standarder, herunder IEC 62271, IEEE C37.20 og relevante nationale elektriske koder. Typetestrapporter, der dækker elektrisk, mekanisk og termisk ydeevne, giver den dokumentation, der kræves til forsyningsgodkendelser og forsikringsgaranti. Til projekter, der kræver brugerdefinerede specifikationer, kan ingeniørteams udvikle skræddersyede løsninger med verificerede ydeevnekonvolutter for spændingsniveauer fra 0,4kV til 35kV og aktuelle vurderinger fra 1.000A til 12.000A .

Supply Chain og teknisk support

Valg af en produktionspartner med omfattende interne muligheder sikrer ensartet materialekvalitet, kontrollerede produktionsprocesser og lydhør teknisk support. Fra indledende systemdesignkonsultation gennem installationsovervågning og idriftsættelse minimerer projektsupport fra ende til ende implementeringsrisikoen og fremskynder tiden til energitilførsel. Erfarne producenter opretholder komplette typetestporteføljer og kan levere referenceinstallationer på tværs af vindmølleparker, transformerstationer, industrianlæg og transitsystemer over hele verden.

Best Practices for specifikation og indkøb

Maksimering af fordelene ved fuldisoleret rørskinne teknologi kræver opmærksomhed på specifikationsdetaljer og leverandørkvalifikation under indkøbsprocessen.

1. Bekræft, at potentielle leverandører leverer komplette typetestrapporter, der dækker impulsspændingsmodstand, delvis afladning, termisk cykling og mekaniske belastningstest i henhold til IEC- eller IEEE-standarder
2. Anmod om dokumentation for materialesporbarhed for lederlegeringer og isoleringsforbindelser for at sikre ensartethed og langsigtet præstationsforudsigelighed
3. Bekræft, at leverandørens kvalitetsstyringssystem er certificeret til ISO 9001, og at produktionsprocesser er underlagt regelmæssige tredjepartsaudits
4. Evaluer leverandørens track record i applikationer, der matcher dit projekts spændingsniveau, strømklassificering og miljøforhold
5. Vurder tilgængeligheden af teknisk support til systemlayoutoptimering, termisk modellering og installationsvejledning, der er specifik for dine faciliteters begrænsninger
6. Gennemgå garantibetingelser og eftersalgsservicefunktioner, herunder reservedele tilgængelighed og tekniske svarfrister
