Hvad gør postisolatorer til rygraden i moderne højspændingsinfrastruktur

A stolpe isolator er en stiv isolerende komponent, der bruges i transformerstationer, transmissionsledninger og koblingsudstyr til at understøtte strømførende ledere og give elektrisk isolation. På trods af den kontinuerlige fremkomst af nye isoleringsteknologier, forbliver stolpeisolatorer den foretrukne løsning til at sikre sikker og stabil netdrift i strømsystemer op til 550kV , takket være deres dokumenterede mekaniske styrke og elektriske ydeevne. Deres isolationsmodstand bibeholdes typisk ovenfor 1,0×10¹³Ω , med en levetid, der rækker 20 til 40 år , hvilket gør dem til en af de mest omkostningseffektive langsigtede investeringer i elinfrastruktur.

Kerneanvendelsesfelter og spændingsdækning

Anvendelsen af postisolatorer spænder over flere kritiske stadier af strømsystemer, fra mellemspændingsdistribution til ultrahøjspændingstransmission.

Understationer og koblingsudstyr

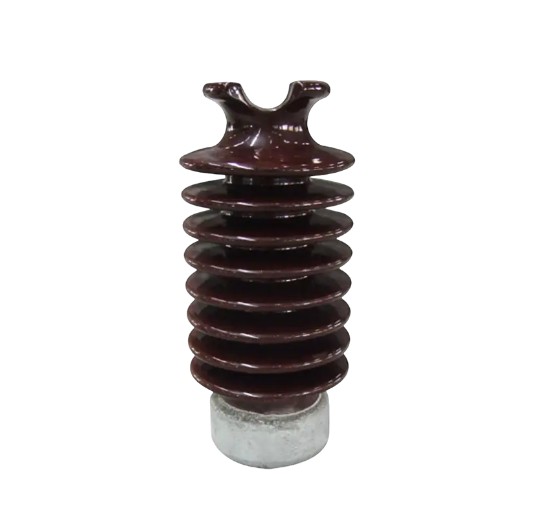

I transformerstationer bruges stolpeisolatorer primært til at understøtte samleskinner, adskillere og afbrydere. Standardmodeller tilbyder bøjningsbelastningskapaciteter lige fra 2kN til 20kN , der opfylder kravene til udgående linje for transformere med forskellig kapacitet. For 550kV ultrahøjspændingsstationer , porcelæn stolpeisolatorer forbliver det almindelige valg på grund af deres fremragende vejrbestandighed og mekaniske stabilitet.

Vedvarende energikraftværker

Med den hurtige vækst af installeret vind- og solcellekapacitet er efterspørgslen efter stolpeisolatorer i forstærkningsstationer for vedvarende energi steget betydeligt. Disse stationer er typisk placeret i kyst-, ørken- eller højtliggende områder, hvilket stiller højere krav til isolatorers modstand mod forurening og temperaturforskelle. Kompositmateriale efterisolatorer viser stærkere tilpasningsevne i sådanne scenarier.

Industrielle kraftdistributionssystemer

I distributionsskabe og koblingsudstyr i tunge industrivirksomheder som metallurgi og kemiske industrier bruges stolpeisolatorer til at fiksere og isolere strømførende ledere. Støv, saltspray og kemisk korrosion i industrielle miljøer udgør kontinuerlige trusler mod isolatoroverflader, så gennemtrængningshastigheden af ​​anti-forureningsoverslagsprodukter stiger år for år.

Materialeteknologi-sammenligning og udvalgsanbefalinger

Det nuværende marked for postisolatorer er domineret af to store tekniske ruter: porcelæn og kompositpolymer, hver med forskellige ydelsesfokus, der er egnede til forskellige driftsmiljøer.

Fra et udvælgelsesperspektiv, 550kV ultrahøjspændingsscenarier er stadig domineret af porcelænsisolatorer; mens i 220kV og derunder projekter beliggende i kystnære, industriel forurening eller miljøer med høj luftfugtighed, vokser markedsandelen for kompositpolymerisolatorer hurtigt. For stationer, der kræver hyppig vedligeholdelse eller placeret i utilgængelige områder, kan den lette fordel ved kompositmaterialer reducere drifts- og vedligeholdelsesomkostningerne betydeligt.

Key Performance Indicators og langsigtet pålidelighedsverifikation

Pålideligheden af stolpe isolators er direkte relateret til sikker drift af elnettet, og deres kerneydelse skal verificeres gennem strenge typetests og langsigtede driftsdata.

Elektrisk isoleringsevne

Højkvalitets stolpeisolatorer skal opretholde isolationsmodstanden stabilt over 1,0×10¹³Ω for at sikre, at der ikke forekommer overskridelse af lækstrøm eller overfladeoverslag ved nominel spænding. Under våde og forurenede forhold viser sammensatte polymermaterialer på grund af deres hydrofobicitet betydeligt mindre flashoverspændingsreduktion end porcelænsmaterialer - en egenskab, der er særlig kritisk i regntiden eller i kystnære saltspraymiljøer.

Mekanisk belastningskapacitet

Standardområdet for bøjningsbelastningsdesign for stolpeisolatorer er typisk 2kN til 20kN . Udvælgelsen skal udførligt overveje de kombinerede effekter af lederspænding, vindbelastning, isbelastning og kortslutnings elektrodynamisk kraft. For linjer med stort spænd eller tunge isarealer anbefales det at vælge forstærkede produkter med bøjningsbelastninger over 16kN og reservere tilstrækkelige sikkerhedsmargener.

Levetid og ældningsmekanismer

Under normale driftsforhold er designlevetiden for stolpeisolatorer 20 til 40 år . Ældning af porcelænsisolatorer viser sig hovedsageligt som mekanisk styrkeforfald og glasurforringelse; komposit polymer isolatorer kræver opmærksomhed på silikonegummi shed pulverisering, hærdning, og kerne stang skørhed. Regelmæssig infrarød temperaturmåling, ultralydstestning og hydrofobicitetsdetektion er effektive midler til at forlænge deres levetid.

Industriens teknologiske udvikling og fremtidige tendenser

Postisolatorindustrien udvikler sig mod høj ydeevne, intelligens og grønisering, med integrationen af nye materialer og detektionsteknologier, der omformer produktformerne.

Kontinuerlig optimering af kompositmaterialer

Formuleringerne af højtemperaturvulkaniseret silikonegummi (HTV) og rumtemperaturvulkaniseret silikonegummi (RTV) belægninger forbedres løbende. Anvendelsen af nye fyldstoffer og koblingsmidler har forbedret sporings- og erosionsbestandigheden af kompositisolatorer med mere end 30 % . Nogle producenter har allerede lanceret sammensatte stolpeisolatorer gældende for 363kV og derover , der gradvist trænger ind i ultrahøjspændingsfeltet.

Integration af intelligent overvågningsteknologi

Smarte stolpeisolatorer med indbyggede strain gauges, temperatursensorer og lækstrømssensorer er gået ind i pilotansøgningsstadiet. Disse enheder kan overvåge mekanisk belastning, overfladetemperatur og isolationsnedbrydningsstatus i realtid, hvilket muliggør overgangen fra periodisk vedligeholdelse til tilstandsbaseret vedligeholdelse. Industries skøn tyder på, at intelligent overvågningsteknologi kan reducere uplanlagte udfald forårsaget af isolatorfejl ved 40 % til 60 % .

Miljø- og genanvendelighedskrav

Med fremme af globale mål for CO2-neutralitet i nettet får styring af energiforbruget under produktion af isolatorer og genanvendelse ved udtjent levetid stigende opmærksomhed. Råmaterialerne til porcelænsisolatorer (høj-aluminiumoxid bauxit, kvarts osv.) er bredt tilgængelige og genanvendelige; kompositisolatorer står over for tekniske udfordringer med at adskille og genbruge kernestangharpiks og silikonegummi, hvor pyrolyse og kemiske nedbrydningsmetoder er aktuelle forskningshotspots.

Best Practices for indkøb og drift og vedligeholdelse

For elselskaber og ingeniørentreprenører er videnskabelige indkøbsbeslutninger og vedligeholdelsesstrategier nøglen til at sikre langsigtet pålidelig drift af stolpe isolators .

Tjekliste til verifikation af leverandørkvalifikation

• Om komplette typetestrapporter er tilgængelige, inklusive elektriske, mekaniske og termisk-mekaniske testdata
• Om der er en track record i højspændingsapplikationer, især operationelle rekorder under målspændingsniveauer og klimatiske forhold
• Om råvareforsyningskæden er stabil, og om porcelænssintring eller polymervulkaniseringsprocesser er modne og kontrollerbare
• Om kvalitetsstyringssystemet har bestået ISO 9001 og kraftindustriens specifikke certificeringer

Installation på stedet og rutinemæssig vedligeholdelse

1. Inden installation skal isolatorens udseende inspiceres for revner, glasurdefekter eller skurskade, og verificere, at krybeafstanden opfylder kravene til forureningsgrad.
2. Brug momentnøgler, når du spænder bolte for at undgå spændingskoncentration i porcelænsdele eller tætningsfejl ved kompositisolatorender på grund af overspænding
3. Efter idriftsættelse udføres udfaldsrengøring og hydrofobicitetstest hvert 1. til 3. år; forkorte cyklussen til årligt i områder med kraftig forurening
4. Etabler individuelle isolatorregistreringer, dokumenterer fabriksparametre, testdata og vedligeholdelseshistorik for at understøtte tilstandsvurdering
