Hvad gør magnesium-aluminiumslegering rørformede busstænger essentielle for ultra-højspændings krafttransmissionssystemer?

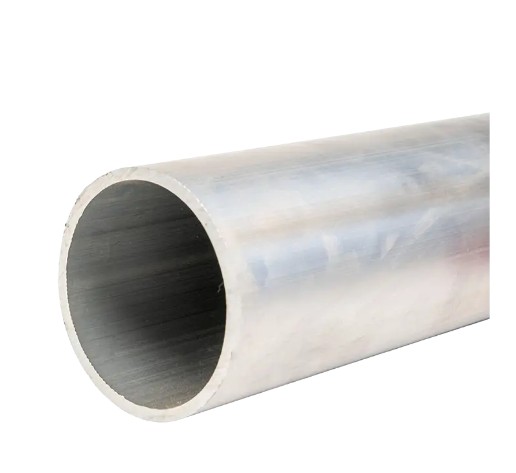

Ultra-højspændings (UHV) rørformede samleskinner af magnesium-aluminiumslegering tjene som de ledende kernekomponenter for 500kV og derover ekstra højspændings- og ultrahøjspændingstransmissions- og transformationssystemer . Fremstillet ved hjælp af magnesium-aluminiumlegeringsmaterialesystemer gennem præcisionsekstruderingsformningsprocesser, kombinerer disse produkter letvægtskonstruktion, høj elektrisk ledningsevne og fremragende mekanisk styrke . Produktserien omfatter flere materialespecifikationer, herunder 6063G aluminium-magnesium-legering, LF21Y-aluminium-mangan-legering, 6R05 sjældne jordarters aluminiumslegering og 2A14 varmebestandig aluminiumslegering, der dækker omfattende UHV-applikationsscenarier fra 2700kV, 5700kV, 5700kV, 5700kV, ±800kV, til 1000kV. Under nominelle driftsforhold når den elektriske ledningsevne ≥60 % IACS , med nominel strømkapacitet op til 12.000A , trækstyrke opretholdes i 180-250 MPa rækkevidde, driftstemperaturdækning fra -40℃ til 150℃ , og en designet levetid på 30-40 år .

Materialesystem og legeringssammensætningsdesign

Primære legeringskvaliteter og karakteristika

Materialevalget til UHV rørformede samleskinner i magnesium-aluminiumslegering bestemmer direkte deres elektriske ydeevne og mekaniske pålidelighed. Nuværende tekniske applikationer anvender primært følgende fire legeringskategorier:

• 6063G aluminium-magnesiumlegering : Tilhører Al-Mg-Si varmebehandlende forstærkende legeringssystem, med fremragende ekstruderingsbearbejdningsydeevne og korrosionsbestandighed. Den elektriske ledningsevne er ca. 53-55% IACS, med trækstyrke på 120-150MPa, velegnet til konventionelle UHV-understationsskinnesystemer.
• LF21Y aluminium-mangan legering : En Al-Mn serie anti-rust aluminiumslegering med enestående atmosfærisk korrosionsbestandighed og god svejsbarhed, med moderat styrke. Det bruges primært i udendørs transformerstationer i kystnære og højfugtige miljøer.
• 6R05 Rare-Earth aluminiumslegering : Inkorporerer sjældne jordarters elementer (såsom Ce, La osv.) i aluminiumsmatrixen, hvilket raffinerer kornstrukturen betydeligt, forbedrer højtemperaturstyrke og krybemodstand. Den elektriske ledningsevne når ≥60% IACS, med trækstyrke på 180-220MPa, velegnet til højstrøms, tungt belastede UHV-hubstationer.
• 2A14 Varmebestandig aluminiumslegering : En Al-Cu-Mg-Si serie højstyrke varmebestandig legering, der er i stand til langvarig drift over 150 ℃, med en trækstyrke på over 250 MPa. Det bruges hovedsageligt til generatorudtag, elektriske ovntransformatorer og andre applikationer med høj strøm, høj temperaturstigning.

Kritisk kemisk sammensætningskontrol

Præcis kontrol af legeringssammensætning er forudsætningen for at sikre ensartet samleskinneydelse. Tager man 6063G-legering som et eksempel, skal massefraktionerne af dets primære elementer kontrolleres strengt inden for følgende områder:

Magnesium (Mg), som det primære legeringselement, kombineres med silicium (Si) for at danne Mg2Si-forstærkende faser. Gennem T6 varmebehandling (opløsningsbehandling kunstig ældning) kan materialets styrke forbedres væsentligt. I mellemtiden har tilsætningen af ​​magnesium en relativt lille negativ indvirkning på den elektriske ledningsevne, hvilket gør det muligt for 6063G-legeringen at opnå en fremragende balance mellem styrke og ledningsevne.

Elektrisk ydeevne og strømbærende kapacitet

Elektrisk ledningsevne og modstandskarakteristika

De centrale elektriske ydeevneindikatorer for UHV rørformede samleskinner er elektrisk ledningsevne og DC modstand. Ifølge tekniske måledata udviser forskellige legeringskvaliteter forskellige ledende egenskaber:

• 6063G-T6 tilstand : Elektrisk ledningsevne ≥53% IACS, resistivitet ved 20℃ ca. 0,0325 Ω·mm²/m
• 6101-T7 Stand : Elektrisk ledningsevne ≥56% IACS, resistivitet ved 20℃ ca. 0,0308 Ω·mm²/m
• 6R05 Rare-Earth Alloy : Elektrisk ledningsevne ≥60% IACS, resistivitet ved 20℃ ca. 0,0287 Ω·mm²/m
• 1060 rent aluminium : Elektrisk ledningsevne ≥61 % IACS, men med lavere mekanisk styrke, bruges kun i applikationer, hvor styrkekravene ikke er kritiske

Tager man en 500kV understation som et eksempel, når man bruger 6063G rørformede samleskinner med en ydre diameter på 160 mm og vægtykkelse på 8 mm , er tværsnitsarealet ca 3.848 mm² . Under en omgivelsestemperatur på 35 ℃ og en leder tilladt temperatur på 80 ℃ når den kontinuerlige strømbærekapacitet 4.500-5.000A . Hvis 6R05 sjældne jordarters legering med samme specifikation anvendes, kan strømbærekapaciteten øges til 4.800-5.300A , hvilket repræsenterer en forbedring på ca. 6-8%.

Nuværende bæreevne designreference

Det nuværende bæreevnedesign af rørformede samleskinner skal i vid udstrækning tage højde for ledertværsnit, varmeafledningsforhold, omgivende temperatur og solstrålingsfaktorer. Følgende tabel giver referenceværdier for strømbærende kapacitet af typiske specifikationer under udendørs forhold (omgivelsestemperatur 35 ℃, ledertemperatur 80 ℃, solstrålingsintensitet 1.000 W/m²):

Det er bemærkelsesværdigt, at når rørformede busstænger bruges til forbindelser mellem GIS (Gas Insulated Switchgear) og transformere eller afbrydere , skal den aktuelle strømbæreevne ganges med en korrektionsfaktor på 0,85-0,90 på grund af kompakt plads og begrænsede varmeafledningsforhold.

Mekanisk styrke og strukturelt design

Trækstyrke og udbyttestyrke

UHV rørformede busskinner skal modstå flere mekaniske belastninger under drift, herunder egenvægt, vindtryk, isdannelse og kortslutningselektrodynamiske kræfter. Deres mekaniske ydeevneindikatorer skal opfylde følgende krav:

• Trækstyrke (Rm) : ≥180MPa (6R05-legering kan nå over 220MPa)
• Udbyttestyrke (Rp0,2) : ≥120MPa (6063G i T6 tilstand ca. 150MPa)
• Forlængelse (A50) : ≥8% (sikrer ingen sprøde brud under installationsbøjning)
• Elastikmodul : Cirka 70GPa, svarende til rent aluminium

Under kortslutningsstrømpåvirkning skal samleskinner modstå enorme elektrodynamiske kræfter. At tage en 50kA/3s kortslutningsstrøm som et eksempel kan den elektrodynamiske kraft mellem tilstødende parallelle ledere nå op på flere tusinde Newtons pr. meter, hvilket kræver, at samleskinner ikke kun har tilstrækkelig statisk styrke, men også god udmattelsesmodstand. Træthedsgrænsen for magnesium-aluminiumlegeringer er ca 35-40 % af trækstyrken, hvilket giver god holdbarhed i vind-inducerede vibrationer og kortslutningsvibrationsmiljøer.

Afbøjnings- og støttespændviddedesign

Understøttelsesspændet for rørformede samleskinner påvirker direkte projektomkostninger og driftssikkerhed. I henhold til IEEE Std 605 og DL/T 5222 standarder er den maksimale afbøjning af udendørs rørformede samleskinner generelt begrænset til inden for 1/200 til 1/150 af spændvidden. Tager den almindeligt anvendte φ160×8mm rørformet samleskinne som et eksempel, under den kombinerede virkning af egenvægt og grundlæggende vindtryk (0,5kN/m²), kan det maksimale støttespænd nå 8-10 meter . Hvis der anvendes forstærkede understøtninger eller spændvidden reduceres til 6-7 meter, kan nedbøjningen reduceres betydeligt og vind-induceret vibrationsmodstand forbedres.

Til anvendelser med stort spænd i UHV-transformatorstationer (såsom krydsende veje eller udstyrsområder), rørformet samleskinne dæmpningswire Kompositstrukturer anvendes ofte, eller der tilføjes hjælpestøtter i midten af spændvidden for at undertrykke brise-inducerede vibrationer og kortslutningsvibrationer. Målinger har vist, at efter installation af dæmpningsledninger af aluminiumtråd inde i rørformede samleskinner, kan vind-induceret vibrationsamplitude reduceres med over 60 % , der effektivt forhindrer risiko for træthedsbrud.

Vejrbestandighed og korrosionsbeskyttelse

Atmosfærisk korrosionsadfærd

Overfladen af magnesium-aluminiumlegering rørformede samleskinner danner naturligt en tæt Al2O3-oxidfilm med en tykkelse på ca. 2-10nm. Denne oxidfilm udviser god stabilitet i miljøer med pH-værdier mellem 4-9, hvilket effektivt forhindrer yderligere korrosion af substratet. I industrielle atmosfærer (indeholdende SO₂), marine atmosfærer (indeholdende Cl⁻) og miljøer med syreregn kan oxidfilmen dog blive beskadiget, hvilket fører til grubetæring eller intergranulær korrosion.

Accelererede korrosionstestdata indikerer, at den årlige korrosionshastighed for 6063G-legering i industrielle atmosfæriske miljøer er ca. 0,5-1,5μm , og i marine atmosfæriske miljøer ca 1,0-3,0μm . Baseret på en designlevetid på 30 år og vægtykkelse på 8 mm, selv uden yderligere beskyttelse, er korrosionstab kun 1-2 % af vægtykkelsen, hvilket har begrænset indflydelse på den strukturelle styrke. Men i stærkt korrosive miljøer (såsom kystnære områder med højt salttåge) anbefales overfladeanodisering eller anti-korrosionsbelægningsbehandling.

Overfladebeskyttelsesprocesser

For at forlænge levetiden af rørformede samleskinner i barske miljøer anvendes følgende beskyttelsesforanstaltninger almindeligvis:

1. Anodiseringsbehandling : Generering af en 10-25μm tyk Al₂O₃-film på overfladen gennem elektrokemiske metoder, med høj hårdhed og gode isoleringsegenskaber, med forbedret korrosionsbestandighed 3-5 gange.
2. Fluorcarbon belægning : Sprøjtning af PVDF- eller FEVE-fluorcarbon-belægninger med en filmtykkelse på 30-50μm, der udviser fremragende farve- og glansbevarelse i ultraviolette og salttåge-miljøer, med en korrosionsbeskyttelseslevetid på over 20 år.
3. Hot-Dip belægning : Anvendelse af varmgalvanisering eller fortinning på forbindelsesbeslag og andre uens metalkontaktområder for at forhindre galvanisk korrosion.
4. Ledende fedtbeskyttelse : Påføring af zinkholdigt eller sølvholdigt ledende fedt på samlingskontaktflader for både at reducere kontaktmodstanden og isolere luft og fugt.

Teknologiudviklingstendenser

Nye materialer og processer

Efterhånden som UHV-projekter udvikler sig mod højere spændingskvaliteter og større transmissionskapacitet, udvikler magnesium-aluminiumlegering rørformet samleskinneteknologi fortsat:

• Nano-komposit forstærkning : Introduktion af TiB₂- eller Al₂O3-partikler i nanoskala i aluminiumsmatrixen kan øge trækstyrken til over 300 MPa uden at reducere den elektriske ledningsevne væsentligt, samtidig med at krybemodstanden forbedres.
• Kontinuerlig ekstruderingsteknologi : Brug af Conform kontinuerlige ekstruderingsprocesser muliggør produktion af rørformede samleskinner af ubegrænset længde, hvilket eliminerer grænsefladesvagheder fra konventionel ekstrudering og forbedrer produktkonsistensen markant.
• Online slukning og aldring : Integrering af ekstruderings-, bratkølings- og ældningsprocesser i en enkelt produktionslinje forkorter fremstillingscyklusser, mens præcis temperaturkontrol reducerer ydeevnevariationen i T6-tilstand til inden for ±5%.

Intelligent overvågningsteknologi

Moderne UHV-transformatorstationer introducerer gradvist Internet of Things og kunstig intelligens-teknologier til realtidsovervågning af rørformede busbars driftsforhold:

1. Distribueret fiberoptisk temperaturmåling : Lægning af optiske fibre på overfladen af rørformede samleskinner eller ved samlinger ved at bruge Raman-sprednings- eller Brillouin-spredningsprincipper for at opnå distribueret temperaturfeltmåling med en nøjagtighed på ±1℃ og rumlig opløsning på 0,5 meter.
2. Trådløs belastningsovervågning : Installation af trådløse miniature belastningssensorer ved støttepunkter og midt på spændvidden for at indsamle vibrationsfrekvens og amplitude i realtid, identificere brise-inducerede vibrationer og isgalopperende risici gennem spektralanalyse.
3. Forudsigelse af AI-fejl : Træning af maskinlæringsmodeller baseret på historiske driftsdata, udførelse af fusionsanalyse på multidimensionelle data, herunder temperatur, vibrationer og meteorologiske forhold, for at forudsige potentielle fejl 72 timer på forhånd med en nøjagtighed på over 90 %.

Ser fremad, UHV rørformede samleskinner i magnesium-aluminiumslegering vil udvikle sig hen imod højere styrke, højere elektrisk ledningsevne, længere levetid og større intelligens , der giver solid udstyrsstøtte til opbygning af et nyt elsystem med vedvarende energi som grundpillen.
