Hvordan vælger man den rigtige rørbusbar i aluminiumslegering?

Sådan vælger du den rigtige rørbusbar i aluminiumslegering

Det mest direkte svar: vælg din rørformet samleskinne af aluminiumslegering baseret på fire kerneparametre - legeringskvalitet, ydre diameter og vægtykkelse, aluminiumsrørskinnestrømklassificering og miljøforholdene på dit installationssted. At få disse fire rigtige eliminerer de mest almindelige årsager til for tidlig fejl, termisk overbelastning og mekanisk kollaps i udendørs transformerstationer og transmissionsstrukturer. Denne guide gennemgår hver faktor med specifikke data, branchesammenligninger og praktisk vejledning for at hjælpe ingeniører, indkøbsteams og projektledere med at træffe velinformerede beslutninger.

Hvorfor aluminiumsrørstænger er det foretrukne valg til højspændingsinstallationer

Rørformede samleskinner af aluminiumslegering har i vid udstrækning erstattet solide og flade lederformater i udendørs mellem- og højspændingsanlæg, transformerstationer og transmissionsstrukturer. Årsagerne er godt understøttet af tekniske data.

En hul rørprofil bruger materiale mere effektivt end en massiv stang med tilsvarende tværsnit. For en given strømbærende kapacitet kan en rørformet leder opnå den samme skin-effekt ydeevne med 30–40 % mindre materialemasse sammenlignet med en solid stang. Dette udmønter sig direkte i reduceret strukturel belastning på støtteisolatorer og portalstålværker - en væsentlig fordel i busarrangementer med lang spændvidde, hvor spændvidder på 8 til 15 meter mellem understøtninger er typiske.

Aluminiumslegeringer tilbyder også et styrke-til-vægt-forhold, som stål og kobber ikke kan matche ved sammenlignelige omkostningsniveauer. Til udendørs applikationer, der er udsat for vind, isbelastning og seismiske hændelser, er denne mekaniske ydeevne ikke kun en bekvemmelighed - det er et strukturelt sikkerhedskrav. Det rørformede tværsnit giver højt sektionsmodul og inertimoment pr. vægtenhed, hvilket muliggør længere spændvidder uden overdreven nedbøjning eller vibrationsinduceret træthed ved klemmefastgørelsespunkter.

Korrosionsbestogighed er en anden praktisk fordel. Det naturlige oxidlag på aluminiumslegeringsoverflader giver tilstrækkelig beskyttelse i de fleste atmosfæriske miljøer. I kystnære eller stærkt industrielle miljøer kan anodisering eller specielle overfladebehandlinger specificeres for at forlænge levetiden ud over 30 år med rutinemæssig vedligeholdelse.

Forstå aluminiumslegeringskvaliteter, der bruges i rørformede busstænger

Ikke alle aluminiumslegeringer yder lige meget i samleskinneapplikationer. Valget af legeringskvalitet påvirker elektrisk ledningsevne, trækstyrke, svejsbarhed og modstand mod spændingskorrosion. De tre mest almindeligt specificerede legeringsserier til rørformede samleskinneapplikationer i aluminiumlegering er 1xxx, 6xxx og den mindre almindelige 5xxx serie.

1350 legering (Al 99,5 % — 1xxx-serien)

Legering 1350-H14 eller H19 er standardkvaliteten for elektriske ledere. Den indeholder minimum 99,5% aluminium og opnår en elektrisk ledningsevne på ca 61 % IACS (International udglødet kobberstandard). Trækstyrken er moderat - typisk 95-130 MPa afhængig af temperament - hvilket begrænser dets brug til kortere spændvidder eller applikationer, hvor strukturelle belastninger er beskedne. Dens primære fordel er maksimal ledningsevne pr. enhedstværsnit, hvilket gør den til den foretrukne legering, når minimering af modstandstab er det overordnede designmål.

6061 og 6063 legering (Al-Mg-Si — 6xxx-serien)

6xxx-seriens legeringer repræsenterer den mest udbredte gruppe til strukturelle samleskinneapplikationer. Legering 6061-T6 tilbyder trækstyrke af 260-310 MPa og flydespænding på ca 240-276 MPa , samtidig med at elektrisk ledningsevne på ca 43 % IACS . Legering 6063-T6 giver lidt lavere styrke (trækstyrke ~205-240 MPa), men højere ledningsevne (~53% IACS) og fremragende ekstruderbarhed, hvilket gør det til det foretrukne valg til komplekse rørprofiler.

I de fleste transformerstationssamleskinneprojekter har 6063-T6 den mest praktiske balance mellem elektrisk ydeevne og mekanisk bæreevne. Den udviser også god svejsbarhed ved hjælp af MIG- eller TIG-processer, hvilket er afgørende for feltsamlinger og ekspansionsløkker.

6101 legering (Al-Mg-Si — høj ledningsevne strukturel)

Alloy 6101-T61 eller T64 er specielt udviklet til elektriske buslederapplikationer, hvor både mekanisk styrke og ledningsevne over 55 % IACS er påkrævet. Det opnår 55–57 % IACS med trækstyrke på ca 220-260 MPa . Denne legering er ofte specificeret til højstrømsgeneratorbussystemer og busstrukturer med stor kapacitet understationer, hvor hverken ledningsevne eller strukturel ydeevne kan blive væsentligt kompromitteret.

Aluminiumsrørskinne Nuværende vurdering: Sådan dimensioneres korrekt

Den aluminiumsrørformede samleskinnestrøm bestemmes af lederens evne til at sprede varme genereret af resistive tab (I²R) uden at overskride den maksimalt tilladte ledertemperatur - typisk 90°C for kontinuerligt klassificerede alu-samleskinner i overensstemmelse med IEC 62271 og ANSI/IEEE standarder.

Nuværende vurdering afhænger af følgende variabler:

• Ydre diameter (OD) og vægtykkelse - definerer tilsammen tværsnitsareal og overfladeareal til varmeafledning
• Legeringsledningsevne i %IACS
• Omgivelsestemperatur (standardreference: 40°C for IEC, 25°C for IEEE )
• Solstråling (betydelig for udendørs vandrette samleskinner)
• Vindhastighed (øger konvektiv køling; typisk antaget kl 0,6 m/s til 1,0 m/s for konservative udendørs vurderinger)
• Lederorientering (vandret vs lodret påvirker naturlig konvektion)

Som en praktisk reference giver tabellen nedenfor vejledende strømværdier for 6063-T6 aluminiumsrørformede samleskinner ved 40°C omgivelsestemperatur, i stillestående luft (konservativ), med en maksimal ledertemperatur på 90°C:

Disse værdier er vejledende. Udfør altid en stedspecifik termisk vurderingsberegning ved hjælp af den faktiske omgivelsestemperatur, solabsorptionskoefficient, emissivitet og vindhastighedsdata for projektets placering. På steder i stor højde over 2.000 m falder lufttætheden, og konvektiv køling reduceres, hvilket kræver yderligere nedsættelse af typisk 5–10 % pr. 1.000 m over 1.000 m højde .

Kortslutningsstrømmodstand er lige så vigtig. For en 110 kV understation med et systemfejlniveau på 40 kA i 1 sekund , skal det krævede ledertværsnit baseret på adiabatisk opvarmning beregnes for at sikre, at temperaturen ikke overstiger legeringens korttidsmodstandsgrænse (typisk 200°C for 6063-T6 ). Brug af den adiabatiske formel: A = I × √t / K , hvor K for aluminium er ca. 87 A·s^0,5/mm², kræver en 40 kA/1 s fejl et minimumstværsnit på ca. 460 mm² — godt inden for rækkevidden af standard rørformede profiler, men en parameter, der skal verificeres eksplicit.

Dimensionsvalg: Udvendig diameter, vægtykkelse og spændviddedesign

Valg af den korrekte ydre diameter og vægtykkelse involverer afbalancering af tre konkurrerende krav: strømbærende kapacitet, mekanisk styrke under spændingsbelastning og coronaudladningsstyring ved høje spændinger.

Nuværende og hudeffektovervejelser

Ved strømfrekvenser (50 eller 60 Hz) har vekselstrøm en tendens til at flyde fortrinsvis nær den ydre overflade af en leder - hudeffekten. Beklædningsdybden for aluminium ved 50 Hz er ca 11 mm . Det betyder, at for et rør med en vægtykkelse større end ca. 11 mm, bidrager den indre del af væggen mindre til strømledningen end den ydre zone. For de fleste praktiske samleskinnediametre (OD 50–200 mm) med vægtykkelser på 5–15 mm er hudeffektpåvirkningen moderat, men der skal tages højde for i modstandsberegninger, især ved højere frekvenser eller med betydeligt harmonisk indhold.

I praksis betyder det at øge den ydre diameter (i stedet for vægtykkelsen) er den mere effektive måde at øge strømkapaciteten på, når vægtykkelsen overstiger omkring 8-10 mm. En større diameter øger også det tilgængelige overfladeareal til konvektiv varmeafledning.

Mekanisk spændviddebelastning

Samleskinnen skal understøtte sin egen egenvægt, vindbelastning og i nogle områder isophobningsbelastning på tværs af designspændet uden at overskride de tilladte spændings- eller afbøjningsgrænser. Den kritiske konstruktionskontrol er den maksimale bøjningsspænding i midten af ​​spændvidden eller ved klemmefastgørelsespunkter.

For et enkelt understøttet vandret spænd er det maksimale bøjningsmoment M = wL²/8, hvor w er den fordelte belastning pr. længdeenhed (N/m) og L er spændvidden. Den resulterende bøjningsspænding σ = M × (OD/2) / I, hvor I er det andet arealmoment af det rørformede tværsnit. Til 6063-T6 med en flydespænding på ca 170 MPa , indstilles den designmæssige tilladte spænding typisk til 50–65 % af udbyttet , hvilket giver en tilladt på ca 85-110 MPa .

For eksempel et 100 mm OD × 8 mm væg 6063-T6 rør på et 10 meters spænd med en fordelt vindbelastning på 300 N/m og egenvægt på ca. 19,2 N/m ville opleve en kombineret fordelt belastning på omkring 320 N/m. Den resulterende mid-span bøjningsspænding beregnes til ca 62 MPa — komfortabelt inden for det tilladte område, hvilket bekræfter, at spændvidden er strukturelt acceptabel.

Corona-udladning og minimal lederdiameter

Ved spændinger over ca. 66 kV bliver den elektriske feltgradient ved lederoverfladen en designmæssig begrænsning. Corona-udladning opstår, når overfladens elektriske felt overstiger ca 1.500 kV/m (peak) i luften ved havoverfladen. Forøgelse af lederens ydre diameter reducerer overfladefeltgradienten og hæver koronastartspændingen.

For et 220 kV-system med en fase-til-jord-spænding på ca. 127 kV (RMS) skal en minimum leder OD på ca. 80–100 mm er almindeligvis påkrævet for at opretholde corona-ydeevne inden for acceptable grænser. Ved 500 kV, OD-værdier på 120–180 mm er typiske. Dette er grunden til, at den ydre diameter af højspændingssamleskinner ofte er drevet af coronakrav frem for strømstyrke alene.

Muligheder for overfladebehandling og korrosionsbeskyttelse

Overfladetilstanden af en rørformet samleskinne af aluminiumslegering påvirker både dens langsigtede korrosionsbestandighed og den elektriske ydeevne af boltede eller fastspændte samlinger. At forstå tilgængelige behandlingsmuligheder hjælper med at matche specifikationen til installationsmiljøet.

Mill Finish (som ekstruderet)

De fleste rørformede samleskinner i aluminium leveres med en møllefinish - den naturlige ekstruderede overflade med et tyndt naturligt oxidlag. Dette er tilstrækkeligt til indre, ikke-industrielle miljøer med moderat luftfugtighed. Overfladen bør rengøres og en kontaktfugemasse påføres ved alle bolteforbindelser for at forhindre galvanisk korrosion og reducere kontaktmodstanden.

Anodisering

Hård anodisering producerer et oxidlag af 25-100 µm tykkelse, hvilket væsentligt forbedrer modstanden mod slid, grubetæring og atmosfærisk angreb. Det er den foretrukne overfladebehandling til kystmiljøer (marine C4-C5 korrosionskategorier i henhold til ISO 9223) og til installationer i kemiske anlægsatmosfærer. Bemærk, at anodiserede overflader ved kontaktområder skal slibes eller maskeres før anodisering for at opretholde lav kontaktmodstand ved samlinger.

Blik eller sølvbelægning ved kontaktzoner

Ved boltede samlingskontaktområder, fortinning (typisk 10-25 µm ) eller sølvbelægning ( 5-15 µm ) er ofte specificeret for at forhindre opbygning af aluminiumoxid og sikre stabil elektrisk kontakt med lav modstand i hele levetiden. Sølvbelægning giver lavere og mere stabil kontaktmodstand, men til højere omkostninger; fortinning er meget udbredt som et praktisk og omkostningsbalanceret alternativ.

Maling Belægninger

I nogle industrielle projekter er det rørformede samleskinnehus (eksklusive kontaktzoner) belagt med en epoxyprimer plus polyurethan topcoat-system. Dette er almindeligt i petrokemiske eller offshore-applikationer, hvor der forventes et C5-M-korrosionsmiljø. Belægningstykkelse er typisk 80–120 µm DFT (tør filmtykkelse) pr. lag for et to-lagssystem.

Termisk udvidelse og fleksibelt tilslutningsdesign

Aluminium har en termisk udvidelseskoefficient på ca 23 x 10⁻⁶/°C — omkring 40 % højere end stål. På et 15 meter samleskinnespænd giver en temperaturændring på 60°C (fra vinterlav til sommer fuldlast høj) en lineær udvidelse på ca. 20,7 mm . Hvis denne ekspansion ikke optages af fleksible ekspansionsfuger eller glidende klemmebeslag, kan den resulterende trykspænding forårsage knækning, klemmeskade eller isolatorfejl.

Standardpraksis er at installere en fleksibel ekspansionsfuge - typisk et fleksibelt lamineret aluminiumsstik eller ekspansionsfitting af bælgtype - med intervaller, der ikke overstiger 30-40 meter på lange lige buskørsler, og på hvert punkt, hvor bussen skifter retning eller forbinder til udstyrsterminaler. Ekspansionsløkker dannet af bøjede rørsektioner bruges også, hvor pladsen tillader det, hvilket giver den nødvendige aksiale bevægelseskapacitet, mens lederens kontinuitet bevares.

Ved udstyrsterminalforbindelser - såsom transformerbøsninger, kredsløbsafbryderterminaler eller afbryderkontaktpuder - skal der altid bruges et fleksibelt stik til at afkoble termiske bevægelser i samleskinnen fra udstyrets klemmekræfter. De fleste transformator- og koblingsudstyrsproducenter specificerer en maksimalt tilladt terminalkraft, typisk i størrelsesordenen 300–800 N radial kraft , som en stiv busskinneforbindelse let ville overstige under termisk cykling.

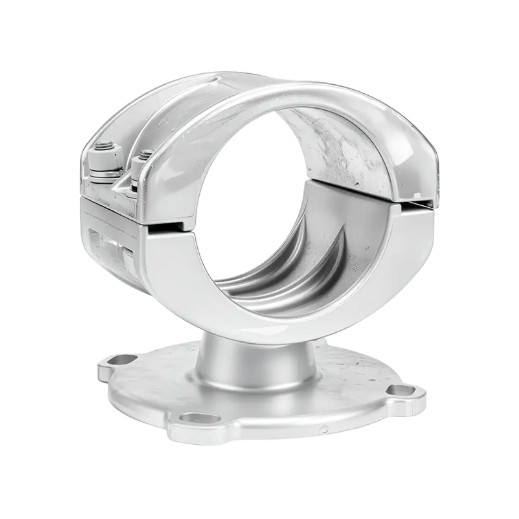

Valg af klemme og understøttelse af hardware

Ydeevnen af et rørformet samleskinnesystem af aluminiumslegering afhænger lige så meget af kvaliteten og det korrekte valg af understøttende hardware som af selve lederen. Dårligt klemmedesign er en af ​​de førende årsager til vibrationstræthedsfejl ved støttepunkter.

Faste vs glidende klemmer

Faste klemmer forankrer samleskinnen stift på et eller flere punkter på spændvidden - sædvanligvis midt på et langt løb - mens glidende eller ekspansionsklemmer ved alle andre støttepunkter tillader lederen at bevæge sig aksialt. Et typisk arrangement for en 30-meter buskørsel bruger en fast klemme i midten og glidende klemmer i hver ende og ved eventuelle mellemliggende understøtninger. Dette arrangement styrer den termiske ekspansionsbevægelse symmetrisk og forhindrer knækning.

Klemmemateriale kompatibilitet

Klemlegemer i direkte kontakt med aluminiumsskinne bør være fremstillet af aluminiumslegering (fortrinsvis samme legeringsserie) eller passende belagt støbejern for at undgå bimetallisk galvanisk korrosion. Befæstelser i rustfrit stål med isolerende spændeskiver eller antigalvanisk forbindelse anbefales, hvor jernholdigt beslag kommer i kontakt med aluminium.

Vibrationsdæmpere

Æolisk vibration — den resonante vibration induceret af konstant vind ved lave hastigheder på 1–7 m/s — kan forårsage træthedsrevner ved klemmefastgørelsespunkter efter 10⁷ til 10⁹ indlæsningscyklusser . For samleskinnespænd, der overstiger 8 meter på udsatte udendørs steder bør vibrationsdæmpere af stockbridge-typen eller elastomere dæmpermanchetter specificeres. Disse er typisk installeret indenfor 0,5 til 1,0 meter af hver støtteklemme.

Standarder og testkrav til aluminiumsrørstænger

Overholdelse af anerkendte standarder sikrer, at den rørformede samleskinne af aluminiumslegering, du angiver, er blevet produceret og testet til definerede kvalitetstærskler. Følgende standarder er mest relevante:

• IEC 60105 — Aluminium og aluminiumslegeringer: bearbejdede produkter til elektriske formål. Dækker kemisk sammensætning, mekaniske egenskaber og ledningsevnekrav for 1350- og 6xxx-serielegeringer, der anvendes i samleskinneledere.
• ASTM B241 / B241M — Standardspecifikation for sømløse rør af aluminium og aluminiumslegering og sømløst ekstruderet rør. Bred reference for dimensionelle tolerancer, trækegenskaber og legeringssammensætning af 6061 og 6063 rørformede produkter.
• EN 755-2 / EN 754-2 — Europæiske standarder for runde rør af ekstruderet aluminiumlegering og trukne rør, der specificerer mekaniske egenskaber for 6063 og 6061 legeringer i forskellige temperamenter.
• GB/T 5585.2 — Kinesisk national standard for samleskinner i aluminium og aluminiumslegering til elektriske formål. Relevant for projekter i Kina og for produkter hentet fra kinesiske leverandører af aluminiumrørskinne.
• IEC 62271-1 — Fælles specifikationer for højspændingskoblings- og kontroludstyr. Styrer temperaturstigning, kortslutningsmodstand og krav til dielektrisk ydeevne for samleskinnesystemer i koblingsanlæg.
• IEEE Std 605 — IEEE-vejledning til busdesign i luftisolerede transformerstationer. Giver omfattende metodik til strømstyrke, mekanisk design og kortslutningskraftberegninger til udendørs samleskinneinstallationer.

Når du anmoder om tilbud fra en leverandør af aluminiumsrørskinne, skal du angive, hvilken standard der regulerer materialeegenskaber, dimensionstolerancer og testcertificering. Anmod om mølletestcertifikater (MTC'er), der bekræfter kemisk sammensætning og mekaniske egenskaber for den specifikke produktionsbatch, ikke generiske katalogdata.

Hvad skal man vurdere, når man vælger en leverandør af aluminiumsrørskinne

Indkøbsbeslutninger for rørformede samleskinnesystemer af aluminiumslegering involverer mere end at sammenligne katalogspecifikationer. En teknisk kompetent og kvalitetssikret leverandør reducerer projektrisiko gennem design, fremstilling, levering og installationsfaser.

Ekstrudering og fremstillingsevne

En dygtig leverandør af aluminiumsrørskinne bør betjene eller have direkte adgang til ekstruderingspresser, der er i stand til at producere det nødvendige OD-område - typisk 40 mm til 300 mm OD til transformerstationsapplikationer. Bekræft, at leverandøren kan holde de dimensionelle tolerancer specificeret af dit design: typisk ±0,5 % på OD and ±5 % af vægtykkelsen for standard EN- eller ASTM-tolerancer, eller snævrere tolerancer til præcisionskoblingsanlæg.

Værdiskabende behandling

Mange transformerstationsprojekter kræver samleskinner, der ankommer forskåret i længden, med borede eller udstansede bolthuller, bearbejdede endeflader og belagte kontaktzoner. Bekræft, om leverandøren leverer disse værdiskabende tjenester internt eller giver dem underleverandører, da underleverandører tilføjer leveringstid og potentielle huller i kvalitetskontrol. In-house CNC-bearbejdning, boring og plettering er en meningsfuld differentiator.

Materiale sporbarhed

Fuld materialesporbarhed - fra emnets smeltenummer til ekstruderingskørsel, varmebehandling og endelig inspektion - er et krav til forsynings- og elproduktionsprojekter. Leverandøren skal være i stand til at levere varmenummer, legeringscertificering, temperaturbetegnelse og mekaniske testresultater, der kan spores til det specifikke produkt, der sendes. Dette er især vigtigt for projekter, der er genstand for tredjepartsinspektion eller ejerens ingeniørgennemgang.

Kvalitetsstyring og tredjepartscertificering

ISO 9001-certificering er en grundlæggende forventning for en troværdig leverandør af aluminiumsrørskinne. For nukleare, offshore- eller forsvarsrelaterede projekter kan yderligere kvalitetssystemkrav (f.eks. ISO 3834 for svejsekvalitet, NADCAP for overfladebehandling) være gældende. Anmod om bevis for tredjepartsrevisioner og bed om kundereferencer fra sammenlignelige transformerstationer eller transmissionsprojekter.

Leveringstid og emballage

Standard lagerprofiler (OD 50–150 mm i 6063-T6) fås typisk med leveringstider på 2-6 uger fra lagerførende leverandører. Brugerdefinerede diametre, legeringskvaliteter eller stærkt forarbejdede komponenter kan kræve 8-16 uger fra ordreafgivelse. Bekræft eksportemballagekrav - samleskinner med en længde på over 6 meter kræver brugerdefinerede trækasser eller stålskader for at forhindre transportskader, og leverandørens erfaring med international forsendelsesdokumentation er værd at verificere til grænseoverskridende projekter.

Installation bedste praksis for langsigtet pålidelighed

Selv en korrekt specificeret rørskinne af aluminiumslegering kan underpræstere eller svigte for tidligt, hvis installationspraksis er utilstrækkelig. De følgende punkter opsummerer de mest kritiske installationskrav.

• Fælles forberedelse: Ved alle boltede kontaktflader rengøres aluminium til blankt metal med en stålbørste af rustfrit stål umiddelbart før montering. Påfør en ledende fugemasse (indeholdende zinkpartikler eller lignende) på begge sammenkoblingsflader før boltning. Efterlad ikke rengjorte overflader udsat i mere end ca. 30 minutter, før fugningen er færdig.
• Bolts drejningsmoment: Brug Belleville fjederskiver (skivefjederskiver) under bolthoveder og møtrikker ved alle aluminium-til-aluminium bolteforbindelser. Aluminium kryber under vedvarende trykbelastning, hvilket får bolteforbindelsens klemmekraft til at falde over tid. Belleville skiver kompenserer for denne afslapning og opretholder tilstrækkeligt kontakttryk. Følg drejningsmomentskemaet specificeret af klemme- eller stikproducenten - typisk 30–60 Nm for M12 bolte i aluminium-til-aluminium samlinger.
• Justering: Sørg for, at samleskinnesegmenterne er korrekt justeret, før du spænder støtteklemmerne. Sideforskydning på mere end 2-3 mm ved ledpositioner introducerer bøjningsspændingskoncentrationer, der reducerer udmattelseslevetid under vind og kortslutning elektromagnetisk belastning.
• Svejste samlinger: Hvor der udføres feltsvejsning (f.eks. til ekspansionsløkker eller T-samlinger), skal du bruge MIG- eller TIG-processen med ER4043 eller ER5356 tilsætningstråd, alt efter hvad der er passende for basislegeringen. Varmebehandling efter svejsning er generelt ikke nødvendig for 6063 eller 6061 samleskinnesamlinger, men den varmepåvirkede zone vil opleve en lokal reduktion i trækstyrke på ca. 30-40 % i forhold til T6 temperamentet — dette skal tages højde for i det mekaniske design.
• Eftersyn efter installation: Udfør en termografisk undersøgelse af alle boltede samlinger under belastning indeni 3 måneders idriftsættelse at identificere eventuelle samlinger med høj modstand, før de bliver et serviceproblem. Gentag med intervaller på ikke mere end 3 år for kritiske distributionsskinnesystemer.
