Spændingsklassificering: Udgangspunktet for enhver beslutning om busbar
Før ogre parametre tages i betragtning, skal systemets driftsspænding etableres. Spændingsklassificering definerer isoleringskrav, krybeafstande, frigangsafstande og de gældende designstandarder. Angivelse af en samleskinne uden at bekræfte spændingsklasse først fører til underisolerede designs eller unødigt overkonstruerede og tunge samlinger.
Den internationalt accepterede klassificering i henhold til IEC 60038 opdeler strømsystemer i to hovedkategorier, der er relevante for samleskinnedesign:
De tekniske implikationer af denne klassifikation er betydelige. Et mellemspændingsskinneanlæg på 12 kV skal modstå en lynimpulstestspænding på 75 kV BIL (grundlæggende isoleringsniveau) i henhold til IEC 62271-1, mens en 690 V lavspændingsskinne kun testes ved 8 kV impuls . Den nødvendige krybeafstand for et 12 kV-system i et miljø med forureningsgrad 3 er ca 300 mm fase-til-jord , sammenlignet med kun 25–32 mm til 690 V LV udstyr. Disse forskelle driver kabinetstørrelse, valg af isoleringsmateriale og afstand mellem samleskinnene - hvilket betyder, at spændingsklassebeslutningen påvirker stort set alle downstream-designparametre.
Kontinuerlig strømvurdering og tværsnitsstørrelse
Efter bekræftelse af spændingsklassen er kontinuerlig strømværdi den næste kritiske parameter. Samleskinnen skal bære den maksimale kontinuerlige belastningsstrøm uden at overskride den maksimalt tilladte ledertemperatur - typisk 90°C for isolerede samleskinner and 105°C for nøgne kobberskinne ved boltede kontaktpunkter i henhold til IEC 61439 og IEC 62271-1.
Strømværdien afhænger af ledermateriale, tværsnitsareal, overfladeareal til varmeafledning, omgivelsestemperatur, kabinetventilation og installationsorientering. Referencetemperaturen for de fleste IEC-standarder er 40°C . For steder, hvor omgivelsestemperaturen regelmæssigt overstiger 40 °C - såsom ørken eller tropiske steder - skal der anvendes en deratingfaktor. Som en generel vejledning kræver hver stigning på 10°C i omgivelserne over 40°C ca 8-12 % nedsættelse af den kontinuerlige strømvurdering.
Tabellen nedenfor giver vejledende kontinuerlige strømværdier for kobberskinne ved standard omgivelsesforhold, og dækker en række tværsnit, der er relevante for både lavspændingsskinnedesign og mellemspændingsskinnesystemapplikationer:
| Størrelse (mm × mm) | Tværsnit (mm²) | Vejledende vurdering (A) | Strømtæthed (A/mm²) | Typisk anvendelse |
|---|---|---|---|---|
| 25 × 5 | 125 | 250-300 | 2,0-2,4 | Underfordelingstavler, grenkredse |
| 50 × 6 | 300 | 600-700 | 2,0-2,3 | Motorkontrolcentre, LV panel hovedbus |
| 80 × 10 | 800 | 1.400–1.600 | 1,75-2,0 | Hoved LV fordelingstavle |
| 100 × 10 | 1.000 | 1.800-2.200 | 1,8-2,2 | LV koblingsanlæg hovedskinne, buskanal stigrør |
| 120 × 12 | 1.440 | 2.600–3.000 | 1,8-2,1 | Højstrøms MV/LV-interface, generatorbus |
Til mellemspændingssamleskinnesystemer, strømtætheden holdes typisk mellem 1,5 og 2,0 A/mm² for at lukkede kobbersamleskinner forbliver inden for termiske grænser. Overskridelse af dette område uden verificeret termisk testning fører til accelereret isolationsforringelse og kontaktoxidation ved boltede samlinger.
Det er vigtigt at bemærke, at disse vurderinger er vejledende. Den faktiske rating for en specifik enhed skal verificeres ved typeprøvning eller verificeret beregning i henhold til IEC 61439-1 Annex D for LV-systemer eller termisk modellering i henhold til IEC 62271-1 for MV-systemer. Anvend ikke katalogklassificeringer direkte på lukkede installationer uden at tage højde for termisk nedsættelse af kabinettet.
Kortslutningsmodstandsstrøm: En ikke-omsættelig designparameter
En samleskinne, der er korrekt dimensioneret til kontinuerlig strøm, kan stadig svigte katastrofalt under en fejl, hvis kortslutningsmodstandsværdien er utilstrækkelig. Kortslutningsstrøm genererer to samtidige spændinger: termisk spænding fra I²t-opvarmning og mekanisk belastning fra elektromagnetiske kræfter mellem tilstødende ledere.
Termisk modstå størrelse
Kravet til termisk modstand er udtrykt som en nominel korttidsmodstandsstrøm (Icw) i en defineret varighed - typisk 1 sekund til mellemspændingsudstyr og 1 sekund or 0.2 seconds for lavspændingssamlinger under IEC 61439. Typiske Icw-værdier spænder fra 10 kA til 63 kA til mellemspændingsanlæg og fra 10 kA til 100 kA til lavspændingsaggregater.
Brug af den adiabatiske opvarmningsformel A = I × √t / K , hvor K for kobber er ca. 141 A·s^0,5/mm² og for aluminium ca. 87 A·s^0,5/mm², kræver et system med et 40 kA fejlniveau i 1 sekund et minimum kobbertværsnit på ca. 284 mm² . For en 25 kA/1 s fejl er minimum kobbertværsnit ca 177 mm² . Kontroller altid, at dit valgte samleskinnetværsnit opfylder fejlniveauet fra systemets kortslutningsundersøgelse - ikke fra en generisk tabel.
Elektromagnetisk kraft mellem parallelle ledere
Under en fejl vil den maksimale kortslutningsstrøm (typisk 2,5 gange den RMS symmetriske fejlstrøm for asymmetrisk spids ifølge IEC 62271-100) genererer elektromagnetiske kræfter mellem tilstødende faseledere proportionalt med I²/d, hvor d er lederadskillelsen. For en 40 kA RMS-fejl med en top på 100 kA, oplever to parallelle ledere med en afstand på 150 mm fra hinanden på en 500 mm spændvidde en spidskraft på ca. 6.700 N/m . Samleskinnestøtter, isolatorudkragninger og ledertværsnit skal alle verificeres mod denne kraft for at forhindre mekanisk fejl under fejlafhjælpning.
Valg af ledermateriale: kobber vs aluminium
Valget mellem kobber- og aluminiumsledere påvirker strømtæthed, vægt, samlingspålidelighed og langsigtede vedligeholdelseskrav. Begge materialer bruges i mellemspændingsskinnesystemer og lavspændingsskinnedesign, men deres respektive styrker passer til forskellige anvendelsessammenhænge.
Kobber busstænger
Elektrolytisk hårdhændet kobber (betegnelse C11000 eller Cu-ETP) opnår en elektrisk ledningsevne på ~100 % IACS . Dens høje ledningsevne tillader kompakte tværsnit, hvilket er afgørende i koblingsanlæg med begrænset plads. Kobber udviser også fremragende modstandsdygtighed over for oxidation ved kontaktflader, lavere kontaktmodstand ved boltede samlinger i løbet af levetiden og bedre mekanisk krybemodstand under vedvarende boltfastspændingskraft sammenlignet med aluminium. Af disse grunde er kobber standardledermaterialet til indendørs mellemspændingsanlæg, lavspændingstavler og motorkontrolcentre hvor kapslingspladsen er begrænset, og samlingspålidelighed over en 30-årig levetid er altafgørende.
Bus barer i aluminium
Ledere af aluminiumslegering (typisk 1350-H19 for elektrisk kvalitet eller 6063-T6 til strukturelle samleskinneapplikationer) opnår ca. 61% IACS-ledningsevne — hvilket betyder, at en aluminiumsskinne kræver nogenlunde 64 % mere tværsnitsareal end en kobberskinne til at føre den samme strøm. Aluminium har dog en densitet på ca 2,7 g/cm³ sammenlignet med kobber 8,9 g/cm³ , hvilket giver aluminium en betydelig vægtfordel til langsigtede buskanalsystemer og udendørs transformerstationsstrukturer. En 150 mm × 10 mm aluminiumsskinne vejer ca 4,1 kg/m , sammenlignet med ca 13,4 kg/m for en kobberstang med tilsvarende strømkapacitet. For udendørs buskonstruktioner, hvor reduktion af isolator- og portalbelastning er et strukturelt designmål, er aluminium ofte det mere praktiske valg.
Når aluminiumsskinner er boltet til kobberudstyrsterminaler - såsom transformerbøsninger eller kredsløbsafbryderpuder - er bimetalliske overgangsstik og ledende samlingsforbindelse obligatoriske for at forhindre galvanisk korrosion og opretholde lav kontaktmodstand over tid.
Isolationsvalg til lavspændings- og mellemspændingsapplikationer
Valg af isolering er en af de mest konsekvensbeslutninger inden for samleskinnespecifikation. Isoleringsfejl tegner sig for en betydelig del af afbrydelser i koblingsanlæg og sikkerhedshændelser. Det korrekte isoleringssystem skal matches til driftsspændingen, det omgivende miljø, termiske klasse og den fysiske form af samleskinnen.
Lavspændingsisoleringssystemer
Til lavspændingsskinnedesign ved spændinger op til 1.000 V AC er følgende isoleringssystemer oftest specificeret:
Mellemspændingsisoleringssystemer
Et mellemspændingsskinnesystem kræver væsentligt mere robust isolering. Ved 12 kV er fase-til-jord-driftsspændingen ca 6,9 kV RMS , og anlægget skal modstå en 75 kV lynimpuls og en 28 kV strømfrekvenstestspænding efter IEC 62271-1.
Indkapslingstype, IP-klassificering og termisk derating
Kabinettet, der rummer samleskinnesystemet, har en direkte effekt på den opnåelige strømstyrke. Højere IP-klassificeringer begrænser luftstrømmen gennem kabinettet, hvilket reducerer konvektiv varmeafledning fra samleskinnens overflade og kræver, at samleskinnen afviges fra sin friluftsklassificering.
Som en praktisk vejledning til den lukkede strømskinne-reduktion baseret på IP-klasse:
Når du engagerer en mellemlavspændingsskinneleverandør til et projekt, der involverer IP54 eller højere kapslinger, skal du angive kapslingens IP-klassificering og intern volumen på forespørgselsstadiet, så leverandøren kan inkorporere den korrekte reduktionsfaktor i deres aktuelle ratingberegninger. Anvendelse af derating med tilbagevirkende kraft, efter at samleskinnen er angivet, resulterer ofte i undervurderede enheder, der fejler typetestning.
Busskinnekonfiguration: Flade, rørformede og buskanalformater
Samleskinner fås i flere fysiske formater, der hver passer til forskellige spændingsklasser, strømområder og installationsmetoder. Forståelse af forskellene gør det muligt at specificere det korrekte format fra starten i stedet for at blive tilpasset, efter at koblingsanlæggets layout er fastsat.
Flad rektangulær stang
Det mest udbredte format til lavspændingsskinnedesign. Fås i bredder fra 12 mm til 200 mm og tykkelser fra 3 mm til 20 mm i kobber eller aluminium. Flere flade stænger kan stables parallelt for at øge strømstyrken - en almindelig fremgangsmåde i højstrøms LV-koblingsanlæg, hvor pladsen i én dimension er begrænset. For eksempel kan to 100 mm × 10 mm kobberstænger parallelt bære ca 3.600-4.400 A , hvilket effektivt fordobler enkeltstangsvurderingen med en beskeden stigning i monteringshøjden.
Rørformet rundstang
Runde rørformede ledere (typisk 6063-T6 eller 6101-T61 aluminiumslegering eller C11000 kobber) er standardformatet til udendørs mellemspændingsskinnesystemer i luftisolerede transformerstationer. Den rørformede profil maksimerer overfladeareal-til-masse-forholdet for varmeafledning, giver et højt sektionsmodul pr. vægtenhed til at spænde mellem støtteisolatorer, og ved spændinger over 66 kV reducerer den glatte runde overflade corona-indtræden gennem ensartet elektrisk feltfordeling. Rørformede samleskinner til 110-500 kV understationsanvendelser spænder typisk fra 80 mm til 200 mm OD med vægtykkelser på 6–15 mm.

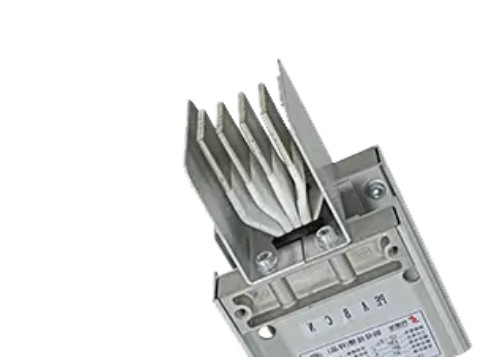

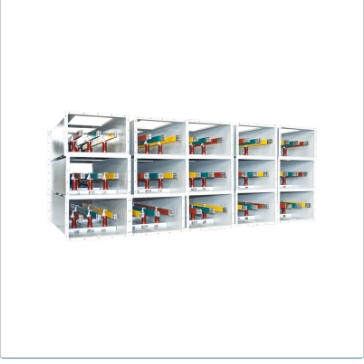

Busduct (Busway)
Præfabrikerede buskanalsystemer består af flade eller rørformede samleskinner indesluttet i et fabriksmonteret metalhus, tilgængelig i klassifikationer fra ca. 400 A til 6.300 A til LV applikationer og op til 40 kA til generator- og transformatorforbindelser. Busduct tilbyder fordelene ved ensartede fabriksverificerede strømværdier, fabrikspåført isolering og fasebarrierer og hurtig installation på stedet sammenlignet med feltfremstillede samleskinnekørsler. Til mellemspændingsapplikationer anvendes en støbeharpiksisoleret buskanal, der er normeret til 12–36 kV, i situationer, hvor et kabelalternativ ville kræve et upraktisk antal parallelle kabler, og hvor der er behov for en kompakt, inspicerbar rute.
Gældende standarder og overholdelseskrav
Overholdelse af den relevante standard er et projektgodkendelseskrav, ikke en valgfri kvalitetsforbedring. Standarden, der styrer samleskinnesamlingen, bestemmer de typetest, der skal overværes, de rutinemæssige tests, der kræves på hver enhed, og den dokumentation, som slutbrugeren eller myndigheden med jurisdiktion (AHJ) vil kræve for idriftsættelsesgodkendelse.
Når du udsteder forespørgsler til en mellemlavspændingsskinneleverandør, skal du angive den gældende standard, det påkrævede typeprøvningsbevis, og om tredjeparts bevidnede test eller tredjepartscertificerede testrapporter er acceptable. For kritiske infrastrukturprojekter reducerer angivelse af originale typetestcertifikater fra akkrediterede testlaboratorier (KEMA, CESI, CPRI eller tilsvarende) snarere end producentens testerklæringer væsentligt projektrisikoen.
Miljømæssige og stedspecifikke overvejelser
Miljøforhold på installationsstedet påvirker materialevalg, isoleringstype, overfladebehandling og vedligeholdelsesintervaller. Undladelse af at tage højde for stedets forhold på specifikationsstadiet resulterer i for tidlig nedbrydning af isoleringen, accelereret korrosion ved boltede samlinger og forkortet levetid.
Omgivelsestemperatur og højde
For websteder ovenfor 1.000 m højde , falder luftdensiteten og dermed luftens dielektriske styrke og den konvektive køleeffektivitet. IEC 62271-1 kræver korrektion af både de dielektriske testspændinger og den aktuelle nominelle for højde over 1.000 m. Et sted i 2.000 m højde kræver en højdekorrektionsfaktor på ca 0,94 påført den nominelle dielektriske modstandsspænding , hvilket betyder, at udstyr vurderet til 28 kV strømfrekvensmodstand ved havoverfladen skal genverificeres ved den reducerede lufttæthed i højden. Nuværende derating på ca 5 % pr. 1.000 m over 1.000 m er et udbredt anvendt udgangspunktestimat i afventning af detaljeret termisk beregning.
Korrosionsmiljø
ISO 9223-korrosionskategorien på installationsstedet regulerer den påkrævede overfladebeskyttelse af samleskinneledere, støttehardware og indkapslinger. For steder i korrosionskategori C3 (moderat — byindustri inde i landet) eller derunder er standard møllefinish kobber eller anodiseret aluminium samleskinner med ledende fugemasse ved boltede forbindelser typisk tilstrækkelige. Til C4 (høj - kystindustri) eller C5-M (meget høj - marine offshore), tin- eller sølvbelægning ved alle kontaktzoner, hård anodisering af aluminiumsoverflader og rustfrit stål eller varmgalvaniseret støttebeslag kræves. I petrokemiske og kemiske anlægsmiljøer skal der tages yderligere hensyn til modstand mod specifikke proceskemikalier, som kan kræve specificering af kapslingsmaterialer og pakningsforbindelser, der er resistente over for svovlbrinte, klor eller ammoniak, alt efter hvad der er relevant.
Krav til seismisk zone
For mellemspændingssamleskinnesystemer installeret i seismisk zone 2 eller højere (i henhold til IBC eller tilsvarende national kodeks), skal samleskinnenstøttestrukturen, isolatorens udkragningsklassifikationer og indkapslingsforankringen verificeres mod jordskælvets jordacceleration. Seismisk kvalifikation i henhold til IEEE 693 (for forsyningsstationer) eller IEC 62271-300 (for indendørs koblingsudstyr) kan være påkrævet af projektspecifikationen. I højseismiske zoner er fleksible forbindelser mellem samleskinnesektioner og mellem samleskinnen og udstyrsterminaler særligt vigtige for at forhindre skader fra differentiel bevægelse under jordrystelser.
Evaluering af en mellemlavspændingsskinneleverandør
Den tekniske specifikation af et samleskinnesystem er kun så pålidelig som fremstillings- og kvalitetskontrolprocesserne hos den leverandør, der producerer det. At vælge en dygtig og gennemsigtig mellemlavspændingsskinneleverandør er en integreret del af indkøbsprocessen, ikke en sekundær overvejelse.
Installations- og vedligeholdelsespraksis, der beskytter langsigtet ydeevne
Et korrekt specificeret samleskinnesystem kan stadig fungere dårligere, hvis installations- og vedligeholdelsespraksis er utilstrækkelig. De mest almindelige installationsrelaterede årsager til forringelse af samleskinnen er dårligt forberedte boltesamlinger, forkert boltemoment og uoptaget termisk ekspansion.
Forberedelse af bolteforbindelser og moment
Ved hver boltet samleskinneforbindelse skal begge kontaktflader rengøres til blankt metal med en stålbørste af rustfrit stål umiddelbart før montering. Påfør ledende fugemasse (zinkbaseret for aluminium, petroleumsbaseret for kobber) på begge overflader. Spænd boltene til producentens specificerede moment - typisk 20–30 Nm for M10 bolte and 40–60 Nm for M12 bolte i kobber-til-kobber forbindelser. Brug Belleville fjederskiver under bolthoveder og møtrikker ved alle aluminiumsskinneforbindelser for at kompensere for den aluminiumskrybeafspænding, der opstår under vedvarende trykbelastning ved forhøjede temperaturer.
Styring af termisk ekspansion
Kobber har en termisk udvidelseskoefficient på ca 17 x 10⁻⁶/°C ; aluminium ca 23 x 10⁻⁶/°C . På en 20 meter lang aluminiumsbuskørsel giver en temperaturændring på 70°C - fra kold omgivelse under idriftsættelse til fuld belastning sommerdriftstemperatur - ca. 32 mm lineær ekspansion . Hvis denne bevægelse ikke optages af glidende støtteklemmer og fleksible ekspansionssamlinger med passende intervaller, forårsager den resulterende trykspænding, at lederen knækker, beskadigelse af støtteisolatorer og progressiv løsning af bolteforbindelser. Fleksible ekspansionsfuger bør installeres med intervaller, der ikke overstiger 30-40 meter på lige buskørsler og ved enhver tilslutning til faste udstyrsterminaler.
Termografisk inspektion
Infrarøde termografiske undersøgelser af samleskinnebolte under driftsbelastning er det mest omkostningseffektive vedligeholdelsesværktøj til at identificere udviklende højmodstandsforbindelser, før de forårsager termisk skade eller serviceafbrydelse. For mellemspændingsskinnesystemer og højstrøms lavspændingsenheder bør termografisk inspektion udføres ved idriftsættelse og gentages med intervaller på ikke mere end 12 måneder til kritiske kredsløb. En fælles kører mere end 10°C over tilstødende tilslutninger ved tilsvarende belastning indikerer forhøjet kontaktmodstand, der kræver undersøgelse og udbedring.
