Hvad er en PTFE rørformet samleskinne?

En PTFE rørformet samleskinne er en højspændingsstrømtransmissionsenhed, der bruger et metalrør (typisk kobber eller aluminium) som leder, PTFE-orienteret film som det primære isoleringsmedium og en præcisionsmekanisk viklingsproces til at bygge en flerlags afskærmningsstruktur. Dens kerneegenskaber omfatter: PTFE-film belagt med silikoneolie mellem lagene for at danne et tæt, hulrumsfrit kontinuerligt dielektrikum; en konfiguration på ikke mindre end 5 kapacitive afskærmningslag (herunder nul-potentiale, graderede og jordede afskærmningslag); og krybeforlængelse af silikonegummi for at opnå optimeret elektrisk feltfordeling og forbedret krybeydelse.

Denne type samleskinne fungerer inden for et temperaturområde på -60℃ til 250℃ , opnår en beskyttelsesgrad på IP68 , og tilbyder fremragende korrosionsbestandighed og høj/lav temperaturtolerance, hvilket gør den specialbygget til ekstreme driftsmiljøer.

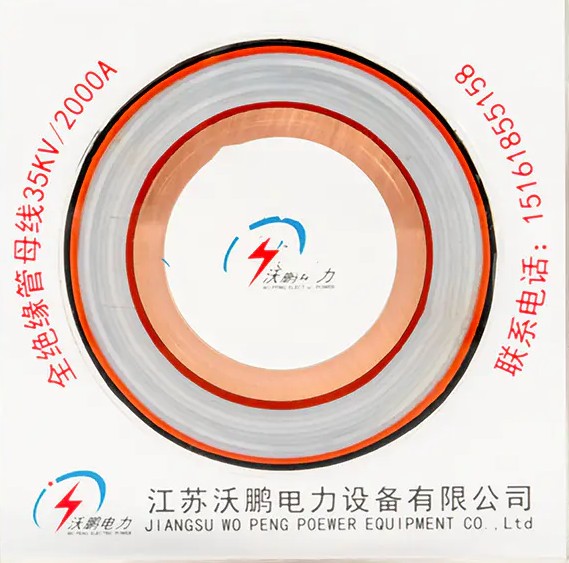

Strukturel analyse: Præcisionsdesign af fem-lags beskyttelsessystemet

Isoleringsstrukturen af den rørformede PTFE-skinne anvender et lagdelt beskyttelseskoncept indefra og ud, hvor hvert lag opfylder specifikke elektriske og mekaniske funktioner:

Lederlag og varmeafledningsstruktur

Lederen bruger typisk T2Y højrent kobberrør med et kobberindhold på ≥99,90 %. Sammenlignet med rektangulære ledere med samme tværsnit øger den rørformede struktur overfladearealet med 40 % og forbedrer strømtæthedsfordelingens ensartethed ved 60 % . I tekniske test udviste en Φ200×10mm kobberrørskinne, der bærer 4000A en temperaturstigning 15℃ lavere end konventionelle kabler. Den hule struktur holder hudeffektkoefficienten Kf≤1, hvilket reducerer AC-modstanden med 35 % sammenlignet med rektangulære ledere; en Φ300×15mm specifikation kan kontinuerligt bære 12000A .

Primært isoleringslag: PTFE-orienteret film

Det primære isoleringslag bruger PTFE-orienteret foliefilm imprægneret med silikoneolie. PTFE-molekylkæden vedtager et spiralformet arrangement med en kulstof-fluorbindingsenergi på 485 kJ/mol, hvilket giver materialet ekstrem høj kemisk stabilitet. Dette isoleringslag forbliver stabilt over et temperaturområde på -250℃ til 340℃ ; efter 10 års drift i miljøer med et dagligt temperaturudsving på 80 ℃ øges det dielektriske tab kun med 0,003 % .

Flerlags kapacitivt afskærmningssystem

Afskærmningslagets struktur omfatter typisk:

• Nulpotentiale afskærmende lag : Klæber tæt til lederoverfladen for at udligne det elektriske felt ved lederoverfladen
• Graderet afskærmningslag : Et 0,2 mm flettet kobbernet-bælte danner en Faraday-bureffekt, der reducerer samleskinnens overflades elektriske feltstyrke fra 2,3 kV/mm til 0,7 kV/mm og fuldstændig eliminering af coronaudledningsrisici
• Jordet afskærmningslag : Giver endelig sikkerhedsjordingsbeskyttelse

Konfigurationen af krybeforlængerkomponenter i silikonegummi optimerer yderligere fordeling af det elektriske felt i slutningen, hvilket forhindrer overfladeafladning.

Beskyttende ydre lag

Det ydre lag bruger polyolefin polymerkapper eller silikonegummimaterialer med en IP68 beskyttelsesgrad, der fuldstændig forhindrer støvindtrængning og muliggør langvarig nedsænket drift. I saltspraytests er den 10-årige korrosionshastighed ≤ 0,01 mm/år .

Materialeegenskaber: PTFE-tilpasningsevne til ekstreme miljøer

Som det primære isoleringsmateriale til samleskinner stammer PTFEs ydeevnefordele fra dens unikke molekylære struktur:

Bemærk, at PTFE begynder betydelig termisk nedbrydning ved 380 ℃, så tekniske applikationer bør opretholde en temperatursikkerhedsmargin på 10-15 % og holde driftstemperaturerne under 240 ℃. Så lidt som 0,1 % urenhed kan reducere varmeforvrængningstemperaturen med 12 ℃, hvilket gør kontrollen af ​​materialets renhed kritisk.

Ydeevnefordele: Hvorfor vælge en rørstruktur

Revolutionær forbedring af strømbærende kapacitet

Den hule rørformede struktur ændrer fundamentalt nuværende distributionsmønstre. State Grid UHV-projektets testdata viser, at rørformede samleskinneløsninger forbedrer den strømførende kapacitet med 200 % sammenlignet med traditionelle rektangulære samleskinner. Princippet ligger i den effektive undertrykkelse af hudeffekten i rørformede ledere, hvilket resulterer i mere ensartet strømfordeling og væsentligt reduceret AC-modstand.

Strukturelle fordele i mekanisk styrke

Det rørformede tværsnits snitmodul når 4 gange det af rektangulære samleskinner. I enkeltspændede 13 meter støttekonstruktioner kan den tåle 50kA kortslutningsstrømpåvirkning uden deformation, hvilket reducerer brug af beslag med 60 % sammenlignet med traditionelle løsninger. Denne egenskab giver den uerstattelige fordele i store fabrikker, transformerstationer og forsyningstunnelprojekter.

Omfattende udvikling af miljøtilpasningsevne

Det ydre beskyttelsessystem består C5-niveau anti-korrosionscertificering. Anti-UV trefarvede hylstre udviser farveforskelle ændringer ΔE≤3 (CIE Lab* standard) under intenst sollys. Det beskyttende ydre lag kan modstå 30 meters vanddybdetryk og havvanderosion med en designlevetid, der overstiger 30 år .

Anvendelsesscenarier: Dækning fra land til dybt hav

Ny energiproduktion

I offshore vindmølleparker, PTFE rørformede samleskinner erstatte traditionelt GIS-udstyr, hvilket reducerer substations fodaftryk med 40 % . Dens anti-vibrationsdesign kan modstå kategori 12 tyfoner med en vibrationsaccelerationstolerance på 5 g . I fotovoltaiske kraftværker modstår PTFE-isoleringslag daglige temperatursvingninger på 80 ℃, hvilket sikrer pålidelig DC højspændingstransmission.

Kemiske og ætsende miljøer

PTFE kan modstå stort set alle kendte syrer, baser, organiske opløsningsmidler og oxidationsmidler. I kemiske produktionsmiljøer akkumulerer skinneoverflader ikke let forurenende stoffer, og isoleringsevnen forringes ikke på grund af kemisk korrosion. Anvendelsen af ​​fyldte PTFE-materialer i mekanisk udstyr løser også problemet med smøreolieforurenende produkter.

Kommunal infrastruktur og særlige projekter

I tunneler på tværs af havet, integrerede forsyningskorridorer og andre fugtige eller neddykkede miljøer sikrer IP68-beskyttelsesklassificeringen langsigtet pålidelig samleskinnedrift. Buede samleskinnedesign kan tilpasses til bygningsoverflader med installationstolerancer, der er kontrolleret indenfor ±1 mm , der opfylder de dobbelte krav til moderne arkitektonisk æstetik og funktionalitet.

Ekstreme temperaturmiljøer

I ekstremt kolde områder bevarer PTFE en vis grad af fleksibilitet ved -260 ℃ ultralave temperaturer; i industrielle miljøer med høj temperatur forbliver dens trækstyrke ved 260 ℃ ca 5 MPa (ca. 1/5 af rumtemperaturværdien), med en bøjningsstyrke på 1,4 MPa , der sikrer strukturel integritet i nødsituationer.

Teknologiudvikling og fremtidige retninger

Intelligent overvågningsintegration

Næste generation PTFE rørformede samleskinner kan integrere indbyggede fiberoptiske temperaturovervågningssystemer til real-time ledertemperaturovervågning. Teknisk praksis viser, at denne teknologi kan give tidlig advarsel om potentielle hot spots 48 timer på forhånd, hvilket reducerer fejlprocenten fra 0,3/år til 0,02/år . Fremtidige iterationer vil integrere 5G-kommunikationsmoduler for at muliggøre realtidsupload af 128 driftsparametre og forudsigelig vedligeholdelse.

Grønt materiale opgradering

Ny generation af produkter, der bruger genbrugte kobbermaterialer (kobberindhold ≥95 % genbrugsmateriale) reducerer CO2-fodaftrykket med 38 % sammenlignet med traditionelle produkter i kulstoffølsomme scenarier som f.eks. datacentre, hvilket stemmer overens med den globale tendens til energiudstyr med lavt kulstofindhold.

Superledende teknologiudforskning

Laboratorie-trin høj-temperatur superledende kobber rørformede samleskinner har allerede opnået 20000A strømbærende kapacitet ved -196 ℃, med kommerciel anvendelse forventet omkring 2030, hvilket vil omdefinere de tekniske grænser for højstrømstransmission.

Udvælgelse og betjening og vedligeholdelse Essentials

I praktiske tekniske applikationer fortjener følgende tekniske punkter opmærksomhed:

1. Valg af vægtykkelse : Til kemisk rørledningsforsegling anbefales ufyldte PTFE-manchetter med vægtykkelse ≥1 mm; til applikationer med elektrisk isolering, der er udsat for cyklisk termisk stød, anbefales kulfiberforstærkede modeller med termisk træthedslevetid. 3 gange standardmodellerne
2. Temperaturmargin : Alle højtemperaturapplikationer bør opretholde en temperatursikkerhedsmargin på 10-15 %
3. Kontrol af delvis udledning : Kvalitetsprodukter bør kontrollere delvis udledning nedenfor 5 stk (ved testspænding 1,5Ur), overlegen i forhold til IEC-standardgrænsen på 10pC
4. Afskærmende lags integritet : Kontinuiteten af graderede afskærmningslag påvirker direkte elektrisk feltfordeling; installationen skal undgå brud eller rynkning af kobbernetbånd
